Конвекторите за нагряване от цветни метали стават все по-популярни. Искаме да разгледаме основния структурен елемент на такъв радиатор - раздел и да разберем колко волта в един участък от алуминиев радиатор, какви са неговите размери и други характеристики. Също така ще ви кажем как да изчислите броя на алуминиевите радиаторни секции, необходими за отопление на дадена стая.

Технически характеристики на сектора на радиатора

Конструкция

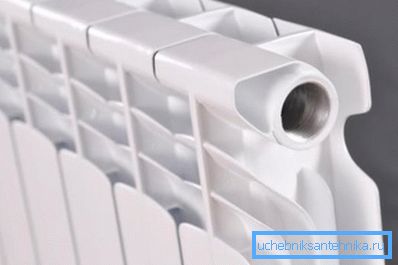

Секционните батерии имат почти същия дизайн. Те са система от два хоризонтални колектора, свързани с вертикални канали. Вертикалните тръби имат ламелни ребра отвън, които образуват канали за движението на конвекционните токове и увеличават площта на термичните взаимодействия.

Разстоянието между пластините е избрано така, че конвекционните токове да не са ламинарни, а да са турбулентни. Това увеличава интензивността на взаимодействието на въздуха с повърхността на корпуса.

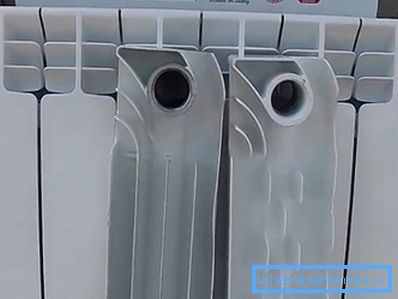

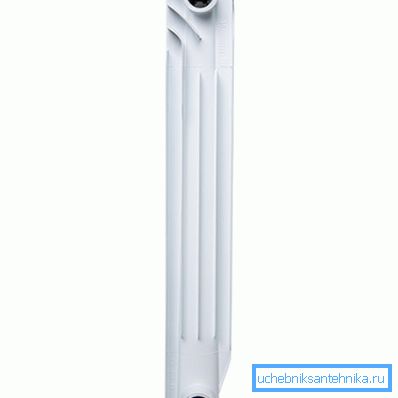

Структурата е разделена на едни и същи части. Една такава част включва вертикален канал и два колекторни елемента, един над него, а другият отдолу. Елементът на колектора образува връзка с "Т" с вертикален канал, чиито два отвора са пригодени да бъдат комбинирани с други същите колекторни отвори.

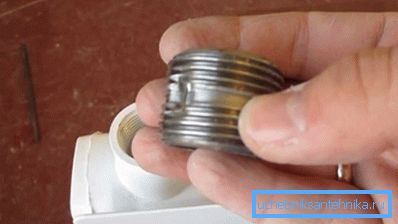

Частите са свързани чрез специална нипелка с уплътнение.

Ако частта е инсталирана на ръба, отворът е затворен с щепсел или е използван за свързване на клапана за подаване, връщане или въздух.

Помислете за работата на батерия с подобен дизайн:

• Частите се събират в една батерия, една от дупките е свързана с тръбата за подаване на охлаждащата течност, а другата - тръбата за оттичане на отпадъчни течности, третата - кранчето Mayevsky за отвеждане на излишния въздух, четвъртият отвор е затворен с щепсел;
• Охлаждащата течност влиза в колектора и постепенно запълва цялото устройство. Алуминият има висока топлопроводимост, около четири пъти по-висока от стоманата. Ето защо тялото започва да се затопля бързо;
• Нагрятата повърхност на конвектора започва да излъчва топлинна енергия. Делът на топлинната радиация в инфрачервения диапазон представлява приблизително 50 - 60% от общия топлообмен на устройството;

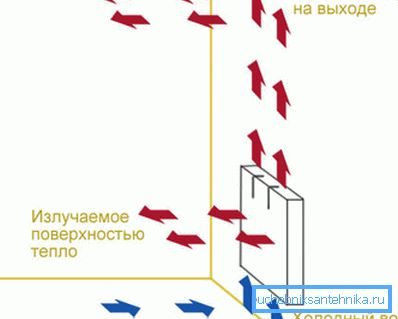

• Въздухът в контакт с повърхността на корпуса започва да се нагрява благодарение на директния топлопренос. Под въздействието на гравитацията загрятите маси започват да се движат нагоре по каналите, образувани от краищата на конвектора, и нови части от студения въздух се изтеглят в акумулатора отдолу;
• Устройството започва да работи като гравитационна помпа. Въздушните потоци, преминаващи през каналите, приемат вихров характер, което увеличава топлопредаването на плочите поради смесване.

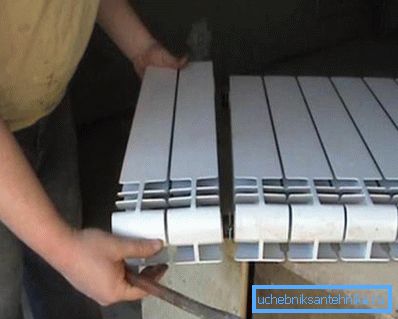

Обърнете внимание! Основното предимство на секционната конструкция е способността да сменяте мощността и размерите на устройството със собствените си ръце.

Характеристики и функции

Основната техническа характеристика на всеки нагревател е неговата топлинна мощност. Това е количеството топлина, което устройството предава на околната среда за единица време. Измерено в kcal / час или вата.

Силата зависи от много фактори, сред които следните се считат за основни:

• площта на устройството;
• температура на охлаждащата течност;
• канален капацитет (колко литра в един участък от алуминиевия радиатор);
• термична глава;
• топлопроводимостта на материала;
• конструкция корпуса;
• метод за свързване на фуража и връщането.

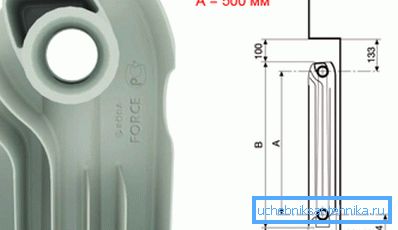

Тъй като максималният брой секции в алуминиевия радиатор не е инсталиран и различните инструменти имат различни размери, е по-удобно да се вземат под внимание параметрите на една отделна част и след това да се определят характеристиките на акумулатора, като се добавят стойностите на всяка от частите.

Да разгледаме техническите характеристики по-подробно:

Обърнете внимание! За да се свържат централизираните системи за подаване на охлаждаща течност, трябва да се изберат модели с максимално (налягане) налягане от поне 45 atm. и работно налягане не по-малко от 16 atm.

Определяне на броя на секциите

Често се пита колко част от конвектора се загрява, как да се изчисли броят на секциите и т.н. Подробно и точно изчисляване на топлинните загуби ще бъде много трудно, но инструкцията ви позволява да използвате опростени формули.

Според нормите на SNiP, за отоплението на един квадратен метър от стая с височина на тавана от 2.4 - 2.8 метра, се изисква около 100 W топлинна енергия. Тоест, ако умножим площта на такава стая с 100, получаваме необходимата топлинна мощност.

След това ще можем да намерим устройство, подходящо за параметрите, дизайна и качеството, и да разгледаме неговите паспортни характеристики. Ще се посочи капацитетът на сечение.

Разделете предварително намерения капацитет за отопление на стаята с секционен капацитет, резултатът е закръглен и получава броя на секциите, необходими за дадена стая.

Обърнете внимание! Тук трябва да се отбележи, че тази мощност често се надценява поради факта, че се очаква доставка на охлаждаща течност с температура от 100 ° C, което в реални условия е малко вероятно. Тя трябва да се ръководи от факта, че действителната мощност обикновено е в диапазона от 140 - 160 W.

заключение

Отоплителните батерии от алуминий заемат позиции на строителния пазар. Тези единици имат удобно сечение, което опростява техния избор, монтаж и монтаж. Вижте видеоклипа в тази статия и научете повече за тази тема.
