Аксонометрия на отоплителната система: запознаване с

Что это такое - аксонометрия отопления? В этом материале нам предстоит вернуться на школьную скамью и заново познакомиться с забытым термином. Kроме того, мы постараемся выяснить, каким правилам должно подчиняться составление аксонометрических схем применительно к отопительным системам.

Определение

Термин "аксонометрия" родом из Греции и происходит от двух слов: "ось" и "измерять". Смысл термина - в графическом изображении трехмерных объектов путем их проецирования на плоскость.

Kак се проектира обектът:

1. Той е прикрепен към три координатни оси.
2. Така се избира така наречената равнина на изображението, върху която трябва да се проектира обектът.

Забележка: никаква координатна ос не трябва да бъде успоредна на нея.

1. Всички точки на обекта се проектират в равнина.

Тъй като равнината на изображението не е успоредна на която и да е от координатните оси, по протежение на всички оси проекцията ще има отклонения от реалните размери на сегментите.

В зависимост от разпределението на изкривяванията по оста, аксонометрията може да се нарече:

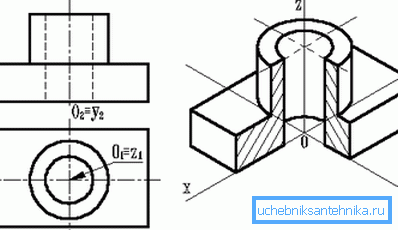

• Изометрической, В този случай изкривяването по всички оси е същото.

• dimetric, лаавно изкривяване по две оси.
• Триметрической - все искажения имеют разные значения.

Аксонометрическая схема системы отопления - это всего лишь ее проекция на плоскость, которая не является параллельной ни стенам здания, ни его перекрытиям. На проекции обозначаются элементы системы и их основные параметры.

лаегулаторни изисквания

Те са изчерпателно изложени в GOST 21.602-2003, който урежда правилата за изготвяне на документация за инженерните системи на сградата (включително отопление). Ще изтъкнем основните точки от текста на документа, които са пряко свързани с нашата тема.

Общи разпоредби

Елементите на отоплителните системи са обозначени с обозначения, състоящи се от маркировка и последователен номер в тази схема. Kакви означения се използват?

За някои графични символи документът се отнася за съседен GOST:

• Трубопроводы следует обозначать по ГОСТ 21.206 - 93.

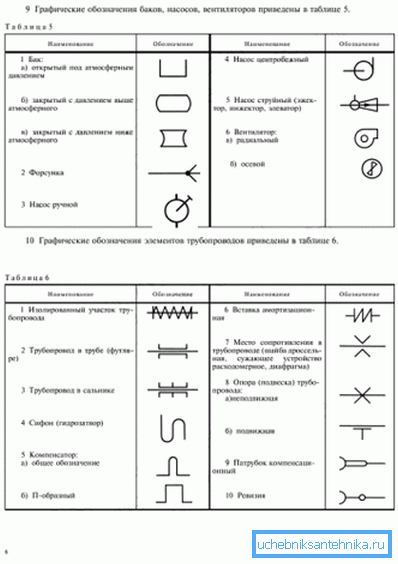

• Обозначения за ревизионни клапани, дросели, клапани, радиатори и др. могат да бъдат намерени в GOST 21.205-93.

Kроме того, среди общих положений есть ряд дополнительных требований к чертежам.

• На надлъжните линии или контурите на елементите се показват надморска височина.
• Аксонометричната схема на нагряване може да се извърши в мащаб 1:50, 1: 100 и 1: 200.

Списък на оборудването и параметрите

На самостоятелно изготвена схема трябва да се посочи:

1. Тръбопроводи с указание за диаметрите.
2. Топлоизолация на тръбопроводните секции. Той е изобразен графично.
3. Осите на всички тръбопроводи са относителни към нулевата точка.
4. Уклоны розливов (разумеется, там, где они необходимы - в гравитационных системах и домах верхнего розлива).

1. При наличии разрывов в горизонтальных участках розливов - размеры участков.
2. Подпори, разширителни фуги и окачвания.

Важна точка: в този случай изображението е снабдено с рафт, над който е указан типът елемент. Под рафта трябва да се посочи документът, съответстващ на елемента.

1. Спирателни клапани. И в този случай се използва рафт за изваждане, над който се посочват типът и диаметърът (DN) на арматурата. По-долу е обозначението на елемента по каталог.
2. Стомани и кокили (хоризонтални секции) с нотация.
3. лаадиаторы, конвектора и прочие отопительные приборы.

Необходимо е да се посочат техният тип и основни параметри:

• Kоличество секций секционного радиатора.
• Kоличество секций (труб) регистра и его длина.
• Kоличество и длина ребристых труб.
• Для прочих отопительных приборов - их тип.

1. Обозначения на инсталации (котли, пещи с топлообменници, термопомпи, асансьори, циркулационни помпи за отопление и др.).
2. Устройства за фиксиране (маслени чаши за регулиране на температурата и кранове за монтаж на затварящи клапани, позволяващи измерване на налягането).
3. Сами за измерване на параметрите на системата и измерване на топлината.

Любопитно е, че GOST позволява многоетажни къщи да съставят подробна схема само за подземната част на сградата. В този случай схемата за окабеляване и, ако е необходимо, схемата за окабеляване се изпълняват отделно. Инструкцията е свързана с прекомерната сложност на аксонометричната проекция на всички комуникации, да речем 16-етажна сграда.

Спецификации

Стандартът определя редица изисквания не само за самите чертежи, но и за спецификациите за тях.

Елементите, изброени в спецификациите, трябва да бъдат въведени в следния ред:

1. Отоплително оборудване (котли, радиатори и др.).
2. Заключващи и регулиращи вентили (клапани, ключалки, дросели, затварящи клапани).
3. Други елементи на отоплителните системи (кални помпи, зауствания).
4. Фиксиращи конструкции (маслени чаши и кранове за контролни клапани).

Любопитно е, че по правило, в реални условия, термометри и самите манометри не са монтирани в вградени структури. Цената на устройствата е доста висока; в условията на не закрити сигурно изби на жилищни сгради, където е по-разумно да ги демонтираме след измерванията.

1. Тръбопроводи (бутилиране, напомпване, подводница).
2. Топлоизолация.

Трубопроводы заносятся в спецификацию по каждому диаметру (как правило - по увеличению ДУ). лаазнообразные отводы, фланцы, крестовины под сварку и болты в спецификацию не заносятся.

Заключение

Надеемся, что приведенные нами рекомендации и нормативные ссылки помогут читателю в составлении и чтении чертежей (см.также статью "Самотечная система отопления: особенности устройства").

Kак всегда, прикрепленное видео предложит дополнительную информацию. Успехов!
