Вътрешна канализация - подробно ръководство за монтаж

Правилно организирайте система за отклоняване от дома - не е толкова проста задача, каквато може да изглежда на пръв поглед. Вътрешната канализация според SNiP трябва да съответства на масата на изискванията и трябва да се вземат предвид няколко стандарта. Въпреки това, спазването на правилата на това ръководство ще помогне да се избегнат грешките.

Нормативни изисквания за вътрешна канализация

ГОСТ за водоснабдяване и вътрешна канализационна мрежа съдържа основните изисквания за изграждане и експлоатация на водоснабдителни и канализационни системи.

Вече на този етап можете да останете в анализа на литературата от дълго време, защото споменаването на канализационната система и водоснабдяването се намира в няколко документа:

• СНиП 2.04.01-85* - можно считать главным документом из всего перечня. Содержит основные данные, необходимые для монтажа;
• SNiP 2.01.09-85 - се използва предимно при проектирането на водоснабдителната система;
• SNiP 2.04.0ли-85 - се фокусира върху хидравличното изчисляване на елементите на дренажната мрежа. Тя има стойност за профилните организации, но при полагането на канализационната система в къщата е малко вероятно да дойде по-удобно;
• СНиП 2.04.07-86* - регулирует способы подогрева воды для централизованной системы подачи горячей воды, также содержит указания по дополнительной обработке воды;
• SNiP ли.05.01-85 - от тук е възможно да се изготвят, освен ако правилата за поставяне на водопроводни тела във височина;
• ГОСТ 2874-82* - выдвигает требования по качеству воды.

Струва си да се отбележи, че SNiP ли.05.04-85 *, но до голяма степен дублира вътрешните мрежи на SNiP: канализационната система от 1985 г.

Въз основа на анализа на тези стандарти е възможно да се формулират общи изисквания, които канализацията в къщата трябва да отговаря:

• Отпадъчните води трябва да се изхвърлят само чрез затворени тръбопроводи под въздействието на гравитацията;
• свързването на всички водопроводни инсталации с тръбопровода трябва да се осъществи чрез уловител на канализационната система;

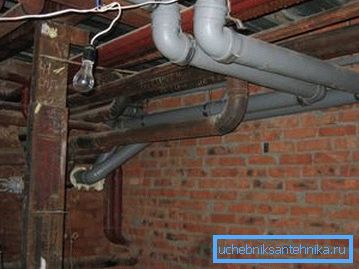

• по отношение на разположението отвореният метод за полагане на тръби може да се използва в мазета и полусуета. В други случаи се използва скрит метод за полагане (зад украсата на стените, в мини, специални кутии и т.н.);

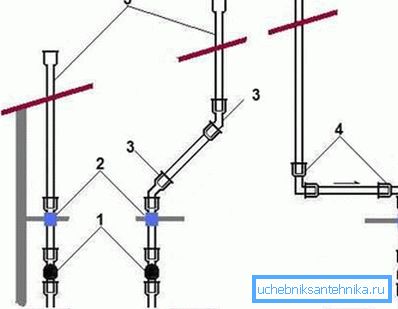

• Също така GOST за водоснабдяване и вътрешни канализационни мрежи изисква осигуряване на вентилация на канализационната система. Вентилацията се извършва през решетките и се отвежда към покрива, минималната височина над нивото на покрива е 0,ли м;

• свързването на отделните елементи на тръбопровода се осъществява чрез метода на гнездото, като се използват уплътнения.

Полипропилен или PVC?

През последните години обикновените стоманени или чугунени тръби са заменени с пластмаса, освен ниското тегло, такъв тръбопровод все още не е ръждясал и има завидна дълголетие. Изборът е най-често между полипропиленови тръби и PVC тръби.

Полипропиленовите тръби са по-чувствителни към температурните промени, поради което трябва да използвате компенсаторни дюзи, за да елиминирате промяната в размерите. Тяхната сила намалява с увеличаване на температурата на изтичане.

Тръбите от PVC са лишени от такива недостатъци. Можете само да се оплачете, че този материал не понася продължително излагане на топлина и не е толкова пластмасов, колкото полипропилен.

По принцип за вътрешната канализация най-често се използват PVC тръби. В определени области може да се използва полипропилен.

Вътрешно планиране на канализацията

Планирането е задължително не само защото е възможно да се сравнят няколко варианта за полагане на канализационната система и след това да се избере най-простия. На този етап се определя и необходимата дължина на тръбопровода и необходимите фитинги за вътрешна канализация.

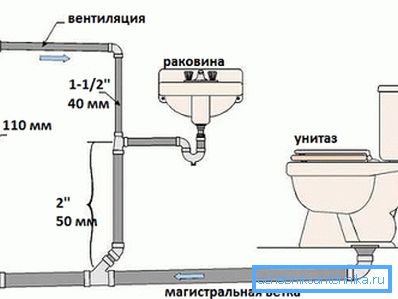

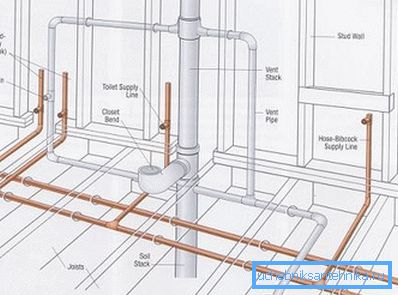

Една обикновена канализационна система може бързо да се проектира и върху лист хартия милиметър.

Инструкцията на този етап изглежда така:

• мащабът на къщата / етажа се изготвя по скала;
• се определя местоположението на водопроводните устройства в плана;

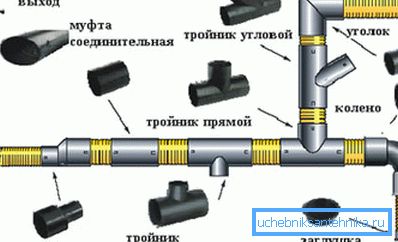

• на диаграмата е показан тръбопроводът, а също и необходимите профилни елементи (тръби, адаптери, колене и т.н.) са показани под формата на конвенционални символи;
• Трябва да се помни, че вентилацията на канализационната тръба се отвежда към покрива на къщата, това се взема предвид при изчисляването на общата дължина на тръбопровода.

Предложената последователност от действия трябва да се повтори за всеки етаж. При изчисляване на необходимия брой профилирани елементи е необходимо да се вземат предвид общите правила за изпълнение на работата и изискванията за вътрешна канализация.

Общи правила за инсталиране на вътрешна канализация

Вътрешното водоснабдяване и канализация съгласно SNIP трябва да бъдат подредени в съответствие със следните правила:

• като правило за вътрешни канализационни тръби с диаметър 110 или дори 150 mmизключение може да се счита за тръбопроводна секция, например от кухненски водопроводни инсталации;
• минималният препоръчителен диаметър на стъпалото е 110 мм;
• Не забравяйте за скобите, Скобата трябва да бъде под всяка връзка на тръбопроводните елементи, максималното разстояние между скобите е 0,4 м. При монтажа на повдигателната уредба се монтират скоби след 1 м;
• броят на хидравличните ключалки е равен на броя на санитарните устройства;
• броят на ъглите трябва да бъде минимален, е желателно да се осигури гладка връзка между секциите на тръбопровода, за това можете например, вместо да се присъедините под ъгъл от 90? Позволено е да се използват ли колена ли0?

• След всеки ход се извършва одит - редовен чай с отварящ се капак;

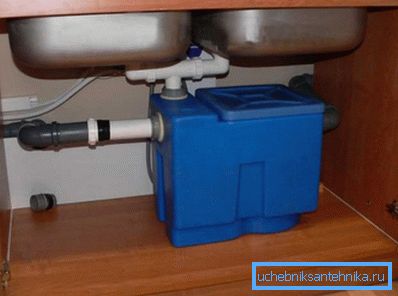

• пясъчен капан за вътрешна канализация - не е задължителен елемент. Въпреки това, пясък стъргалки с малки обеми (не повече от 0,1 м^ли) може да се инсталира под мивката. Това намалява риска от замърсяване на канализацията.

Обратите внимание! Уклон горизонтальных труб внутренней канализации можно увеличить до ли – 4 см на 1 м. Благодаря возросшей скорости потока засоров труб удастся избежать.

Тези правила могат да се считат за универсални.

Вътрешна канализационна система

По принцип инсталирането на канализационната система започва от септична яма и до санитарен уред. Монтажът на вътрешна канализация се извършва по-често в посока от изходната тръба към санитарното оборудване.

Работа выполняется в ли этапа:

• монтаж на решетка;
• оформление на подове;
• присъединяване към санитарното оборудване, монтаж на капани в душ и др.

Вертикален монтажен възел

До началото на инсталацията на вътрешната канализационна система основната строителна дейност вече е завършена. Що се отнася до многоетажните сгради, трябва да се подготвят дупки в подовете, като освен това трябва да се знае нивото на довършителния етаж.

От само себе си, монтажът се монтира лесно - просто трябва да се обединят тръбните секции от едно парче и да се монтират тръбите на правилните места. Препоръчва се също така да се инсталират одити наклонени тръби на всеки етаж и в мазето. Благодарение на тях канализацията може да се почисти на ръка.

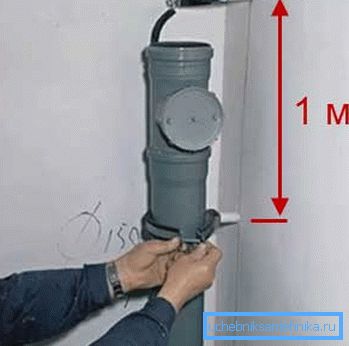

Препоръчва се да се монтират скоби, така че пръстенът да е точно под удължението на камбаната. Благодарение на тази тръба, тя не само не се отклонява хоризонтално, но дори не се движи по вертикала.

На открито в частни къщи, рейзърите почти никога не са останали. Те могат да бъдат прикрити, например, с малка гипсова картонена преграда. След това можете да преминете към хоризонталните тръби на подовете.

Връзка на водопроводните инсталации с наклон

По принцип полагането на тръби може да се извърши и в двете посоки (от водосточни тръби до водопроводни устройства или обратно). На този етап е особено важно да се наблюдава наклона на тръбопровода.

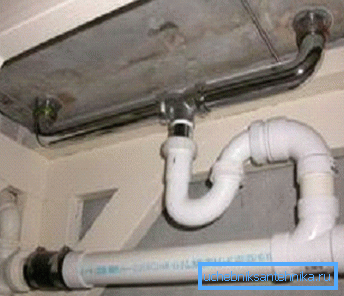

Обърнете внимание! При монтаж от водопроводна инсталация на повдигач трябва първо да се прикрепи хидравлично уплътнение във формата на тръба с форма на S. Поради водния джъмпер в стаята няма да получите неприятна миризма от канализацията, а цената на такъв дизайн не е голяма.

След това хоризонталната секция на тръбопровода следва тръбопровода. За да се осигури необходимото наклон на тръбата, може да се поставят уплътнения под тръбата, ако не са закрепени със скоби. Разстоянието между уплътненията не трябва да надвишава 1 м.

Какво трябва да обърнете внимание в канализационната система

Тривиалностите, както винаги, играят важна роля.

Особено внимание трябва да се обърне на такива операции:

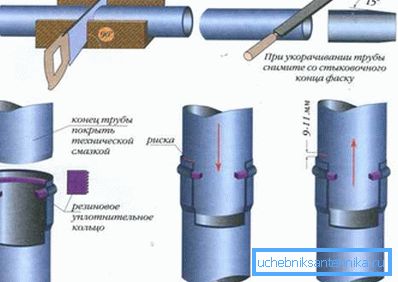

• режещи тръби. Когато работата се извършва ръчно, най-често се използва или трион, или низ. Преди свързването на гнездото, отстранете шпиндела с конвенционален нож и извадете скобата от ръба на тръбата;

• всички фуги трябва да са непропускливи, за тази повърхност на тръбата, преди уплътняването, те да се мазат с уплътнител;

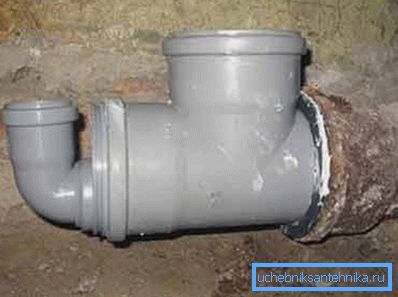

• Можете да свържете пластмасови тръби, например, с чугун. В този случай се използва гумен маншет. Първо, той се залепва към вътрешната повърхност на тръбата с уплътнител и след това се вмъква в нея пластичен тръбопровод;

• Когато полагате тръба през бетонни подове, препоръчваме да направите отвор с по-голям диаметър от тръбата. След това през този канал се полага тръбопровод и е изолиран.

Обобщение

Във всяка къща е необходимо да се реши въпросът за отклоняването на канализацията. Ако къщата само планира вътрешни канализация - PVC тръби ще бъде отличен избор. Поради високата производителност, преди всичко дълголетието, те са станали особено популярни през последните години. Що се отнася до технологията на канализацията, тогава, въпреки огромните регулаторни изисквания, всеки може да се справи с тази задача.

Видеото в тази статия се фокусира върху техническата страна на проблема.
