Устройството на тоалетна чиния: конструктивни и

Трудно е да си представим модерно жилище без тоалетна, защото тази водопроводна арматура прави посещението в тоалетната комфортно и не изисква особени грижи. За нормална работа обаче собственикът трябва да знае тоалетното устройство, тъй като грешките на тоалетната и тяхното премахване са пряко свързани с неговите дизайнерски характеристики.

Ще ви кажем как се подрежда тоалетната, а също така дайте няколко съвета как да го настроите.

Конструкция

Устройство и принцип действия

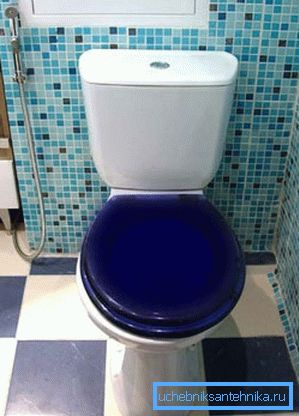

Ще разгледаме най-често срещания модел на "тоалетна чиния-компактен", тъй като е познат на всички и е достатъчно ясен.

Състои се от три основни части:

1. Чаши, който е контейнер за събиране на отпадъчни продукти. Купата има дренажен отвор, свързан с канализационната тръба и оборудван с капан за вода (сифон);
2. Изтеглете резервоара, което е необходимо за водоснабдяването, което се използва за източване на съдържанието на купата в канализацията. Вътре в резервоара има автоматично устройство за промиване на тоалетната, което регулира работата на клапаните и спирателните вентили;
3. Тоалетна седалка с капак, Увеличава използваемостта на устройството и също така ви позволява да затворите резервоара, след като го използвате по предназначение.

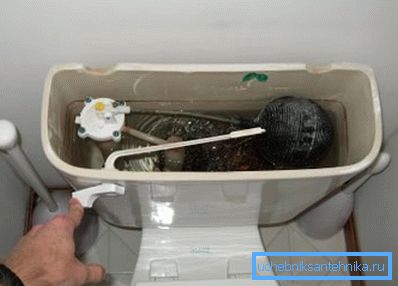

Устройството работи по следния начин: водата от водопровода се подава в резервоара през устройството за промиване на тоалетната, което включва захранващ вентил с плаващ механизъм.

Тъй като резервоарът се пълни, поплавъкът се издига и затваря захранващия вентил, водата спира да тече.

След употреба потребителят натиска бутон или лост, който включва устройство за промиване на тоалетната, промиващият клапан се отваря и водата се втурва в купата, промивайки съдържанието й във вентилационната тръба.

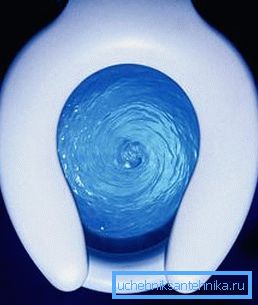

Количеството вода се изчислява от производителя, така че да е достатъчно да се отделят напълно изпражненията от купата.

Когато нивото на водата падне, поплавъкът пада и вентилът за захранване отново се отваря.

Входящата течност пресира лоста на дренажния клапан, който затваря изпускателния отвор и водата отново се натрупва в резервоара.

Това се случва, докато неговото ниво достигне зададения максимум, което ще доведе до блокиране на поплавъчния вентил и инструментът отново ще бъде чист и готов за употреба.

Обърнете внимание! В случай на счупване на поплавъчния механизъм в резервоара се осигурява система за преливане на излишната вода в канализационната система. Това предотвратява наводненията на собствениците на апартамента.

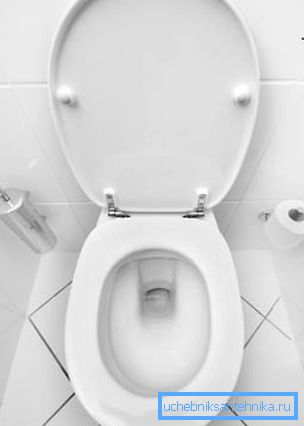

Чаша унитаза

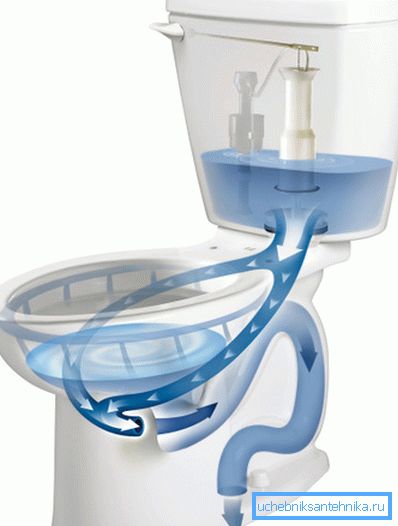

Вазата на устройството е проектирана така, че неговата форма осигурява възможно най-пълно почистване на резервоара с минимален воден поток от резервоара. Това позволява не само да се спести течност, но и да се използват по-компактни резервоари.

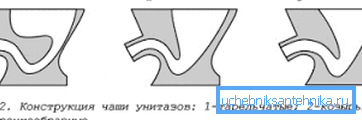

Днес се използват три основни типа на тази част:

1. Белвил. Има плоска форма и дупката се премества напред, което ни спестява от рикошет пръски, докато се справяме с необходимостта;
2. Visor. Тук дупката се измества обратно и предната стена е под ъгъл. Това е най-удобната и естетическа форма на вазата;
3. Фуния. Предната и задната стени имат приблизително еднакъв ъгъл на наклон. Дупката се намира почти в центъра на купата, което го прави по-малко удобен поради рикошет пръски.

Съдържанието се източва през канал за изтичане, който има специална форма: поради вертикалното огъване (коляно) в канала се създава воден печат.

След като течността преминава през канала, част от него остава в коляното и блокира достъпа на отпадъчни газове до стаята.

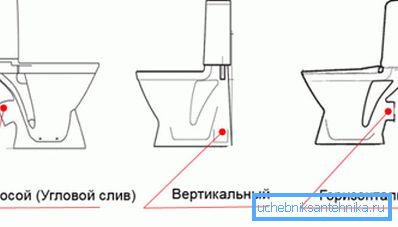

Също така, вазите може да се различават по отношение на разположението на гърлото: тя може да бъде хоризонтална, вертикална или наклонена.

Това не оказва влияние върху работата на устройството, но когато е свързано с ремаркето, тази функция е много важна.

Обърнете внимание! Когато избирате тоалетна, трябва да изучите характеристиките на мястото на решетката и чашата на вентилатора. Обикновено те купуват устройство със същия тип дюза, както на стара тоалетна.

Изтеглете резервоара

Както вече бе споменато по-горе, резервоарът е предназначен да източи съдържанието на купата в канализацията. Модерните резервоари са снабдени с механизъм, който автоматично управлява устройството.

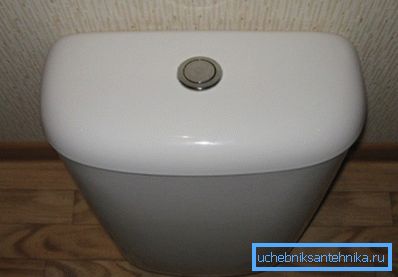

Продуктът има основна част и сваляема капачка, върху която в повечето модели има бутон за източване на водата.

По правило резервоарът е направен от същия материал като цялото устройство: фаянс или порцелан. Преди това произведени от чугун и стомана резервоари, сега понякога се натъкват на пластмасови контейнери.

Най-висококачествените продукти обаче се считат за порцелан и това важи за резервоара и вазата.

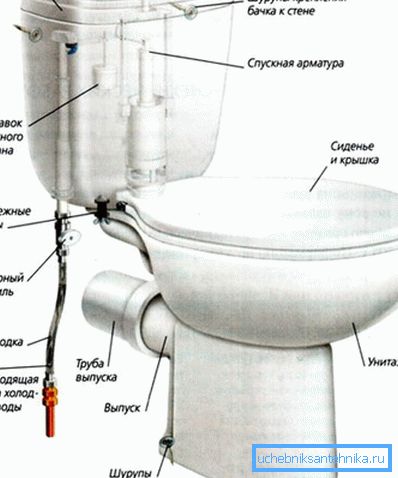

В "компактния" модел резервоарът е поставен върху купата и е фиксиран с пластмасови или метални болтове с гайки.

Връзката е оборудвана със специално гумено уплътнение, което го прави запечатан. Понякога резервоарът има допълнителни фиксиращи елементи към стената.

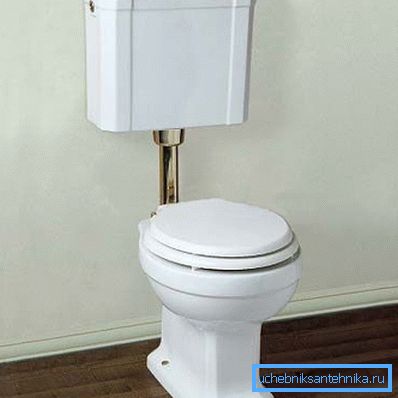

Също така има монолитни модели, в които резервоарът от купата е неделим. В старите и някои модерни сортове контейнерът е разположен по-високо и свързан с вазата чрез вертикална тръба.

И накрая, има скрити резервоари, които са закрепени към монтажната рамка за стенно монтиране на тоалетната чиния.

Сливная механика

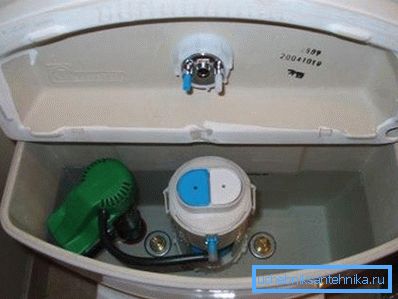

Нека да разгледаме дизайна на резервоара по-подробно:

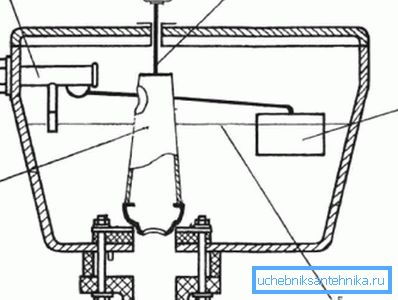

Структурата на дренажния механизъм включва:

1. Вентил за захранване с плаващ блокиращ механизъм. Припокрива и отваря канала за всмукване на течности в зависимост от положението на поплавъка (нивото на водата);
2. Тръба за преливане (сифон), комбинирана с промивна клапа и крушово затваряне на дренажен отвор;
3. Натискане, което позволява да се вдигне круша и да се отвори отвор за зачервяване;
4. Поплавъкът, който е свързан чрез спица с клапана за подаване. Когато поплавъкът се движи нагоре, спицата се притиска към мембраната, която блокира каналната вода, която влиза в резервоара;
5. Нивото на водата в резервоара.

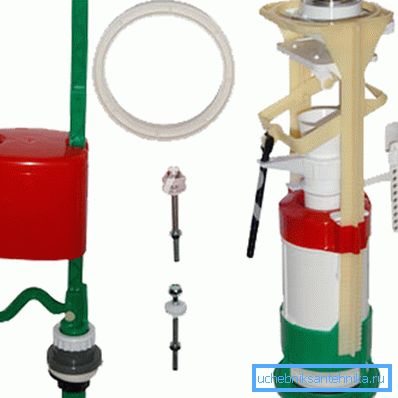

Обърнете внимание! Съвременната механика е подредена малко по-различно, но принципът на нейната работа остава същият. Използваме старата схема за яснота.

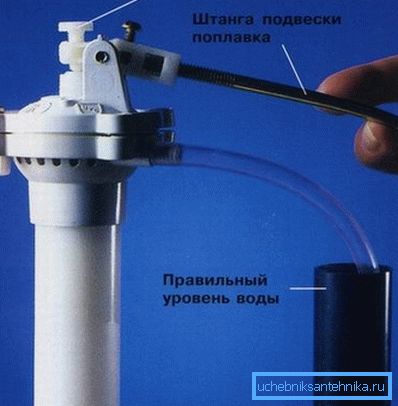

Устройството за източване на водата в тоалетната ви позволява да регулирате количеството на натрупаната от резервоара течност. За тази цел в захранващия вентил е разположен винт, чието въртене променя положението на спираловидната спица, при което каналът е заключен.

Можете също да регулирате нивото, като промените формата на иглата за плетене: за това тя може да се огъне или да използва коляно, ако е предвидено от дизайна.

Обърнете внимание! По време на разрушаването на механиката или недостатъчното зачервяване, не бързайте да отпишете системата. Преди да смените дренажното устройство в тоалетната, проверете настройката му, както и състоянието на гумените уплътнения и диафрагмата на клапана.

Инструкциите за настройка на механиката могат да варират значително в зависимост от конфигурацията, тъй като съвременните инструменти се отличават с модерни системи за управление.

Въпреки това, заслужава да се отбележи, че колкото по-ново е устройството, толкова по-лесно е да го настроите, така че не се притеснявайте.

Налице е и устройство за промиване под налягане за тоалетната, което ви позволява да се откажете от резервоара за съхранение.

Въпреки това, за частни жилища, това решение не е подходящо, защото изисква директно свързване на инч или? захранването към тоалетната, което е слабо съобразено с особеностите на вътрешното окабеляване на тръбопроводите за студено водоснабдяване.

В допълнение, този дизайн е много шумен и създава хидравличен шок в мрежата.

заключение

Цената на доброто водопроводно съоръжение е доста висока и при избора му е препоръчително да се разбере устройството на тоалетната. Също така, това знание ще ви помогне да конфигурирате правилно и удобно устройството и видеото в тази статия ще ви помогне в това.
