Централизатори за тръби: избор и приложение

В тази статия ще говорим как и защо централизаторите се използват за заваряване на тръби. Освен това ще разгледаме дизайнерските характеристики на най-популярните модели от това, което е на пазара днес. И така, какво е централизатор и защо е необходимо?

Ефективен начин да направите завалянето гладко и плътно

Не е тайна, че има специални устройства, които са пригодени да изпълняват перфектно плоско напречно сечение на тръбите. Но дори и ако рязането е направено възможно най-точно, ще бъде практически невъзможно да се комбинират двете тръби със секции за качествено заваряване.

В резултат на това заваряването ще бъде неравномерно и в резултат на това съединението няма да бъде достатъчно запечатано. Един вътрешен или външен централизатор за тръби може да послужи като решение на този проблем.

Характеристики на функционирането

Както металните тръби, така и техните аналози на PPU, преди заваряването, е необходимо да се опираме един до друг възможно най-гладко, така че да няма празно пространство в съединението.

Почти е невъзможно да се направи такава комбинация от части от себе си. Освен това, комбинацията от резени е по-сложна по размер с увеличаване на диаметъра на тръбите. Поради това при монтажа на канализационни системи и други тръбопроводи без използване на фитинги за отпадни води се използват специални централизатори.

Устройството захваща две съвпадащи тръби и им позволява да бъдат прикрепени точно един към друг, като фиксират в това положение. След това заваряването се извършва с гарантирано високо качество на шева. Устройството се демонтира и тръбопроводът може да се използва по предназначение.

Основните сортове

След като решихме как се използва централното оборудване, ще разгледаме какви устройства се продават.

Все центраторы, которые сегодня можно приобрести в соответствующих магазинах подразделяются на две основные категории - внутренние и наружные.

• Устройствата от външен тип са обозначени със съкращение ЦН и са предназначени за монтаж и употреба от външната страна на тръбите, Устройствата от този тип, независимо от размера, са лесни за използване, лесни за инсталиране и за бързо и ефикасно центриране. Външните устройства представляват широка гама от оборудване (ексцентрични, връзки, хидравлични и други конфигурации).
• Вътрешните централи се обозначават със съкращението CE и представляват хидравлични инсталации, Устройства от този тип отвътре закрепват краищата на тръбите, като преместват своите резени един към друг. Предимството на оборудването е възможността за използване на тръби с различни диаметри.

Характеристики на отделните модификации

След като разгледахме характеристиките на общата класификация, нека разгледаме характеристиките на отделните модификации на центриращите устройства.

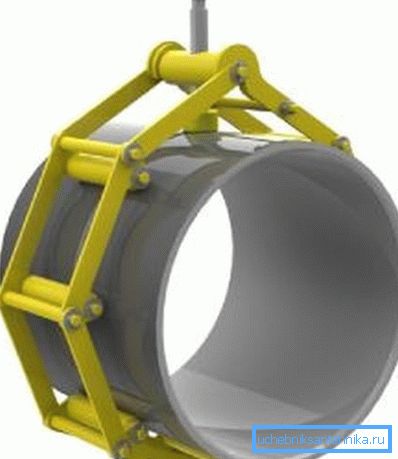

• ЦЗН - центратор звенный наружный предназначен для совмещения торцов труб с диаметром стыка от 50 мм до 2 метров.

Важно: Работата с устройството е разрешена в широк диапазон от температури на околната среда от -40 ° C до + 40 ° C. Устройството е структурно многостенно със съединителни пластини на шарнирни съединения.

Замазката на комбинираните елементи се осъществява посредством винтов механизъм.

• ЦЗН-Г - центратор звенный наружный гидрофицированный представляет собой видоизмененную разновидность предыдущего устройства. Существенным отличием данной модификации от предыдущей является простота эксплуатации и отсутствие необходимости в приложении существенных физических усилий. В итоге, процесс совмещения свариваемых элементов существенно ускоряется без ущерба для качества готового результата. Устройство состоит из пластинчатых звеньев на шарнирном сочленении, но для приведения звеньев в движение применяется не винтовой механизм, а гидравлика. Допустимый диаметр труб колеблется в диапазоне 720-2020 мм

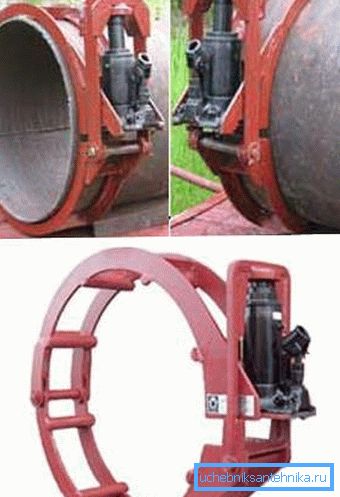

• ЦАН-Г - центратор арочный наружный гидрофицированный предназначен для работы с диаметром поперечного среза 325-820 мм.

Устройството е разглобяема конструкция, състояща се от шарнирни секции. Използването на устройство с този дизайн осигурява допълнително удобство при монтажа на съединението.

Устройството използва секции с форма на дъга, които се компресират, регулирайки секциите на съединението. Броят на дъгообразните секции се определя от диаметъра на тръбите.

Всеки от използваните секции е оборудван със специални спирачки, които надеждно закрепват подравнените елементи, като същевременно осигуряват оптимално качество и плътност на съединението. Директно на секциите фиксирани хидравлични задвижвания, предназначени за максимално усилие до 5 тона.

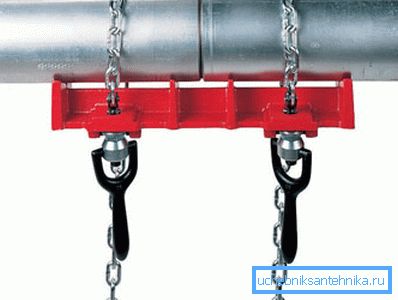

• ЦНЦ - центратор наружный цепной нажимного типа представляет собой устройство с ручным приводом, предназначенное для работы с диаметром поперечного среза от 426 до 1420 мм.

За разлика от верижните аналози, верижните единици са в състояние да осигурят по-голяма сила в изравняването. Инструменти от този тип могат да се използват както за изграждане, така и за ремонт на тръбопроводи.

Важно: Структурата на веригата е конструирана чрез механизми за бързо освобождаване, които оказват положително влияние върху ефективността на работата.

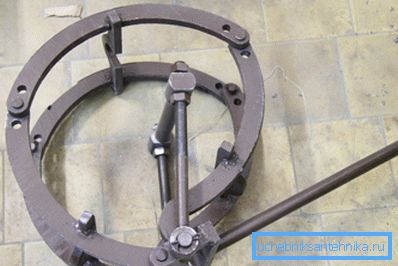

• ЦНЭ - центратор наружный эксцентриковый применяется для работы со стыками диаметром от 89 до 426 мм.

Устройството се състои от няколко захванати дъги, задвижвани от ексцентрикова скоба. Устройството може да се използва за работа с тръби с различни диаметри чрез пренареждане на ексцентричната ос или чрез използване на специални разделители.

• TSV - централизатор от вътрешен тип хидравлик е проектиран да комбинира краищата на ротационни и не-въртящи се тръби.

Устройството, ако е необходимо, не само съчетава ставите, но и им дава най-редовната кръгла форма. Използването на такива устройства позволява изграждането на тръбопроводи с непрекъснато автоматично заваряване.

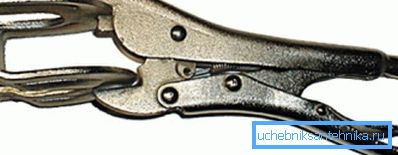

• ЦС - центратор-струбцина применяется для работ с трубами малого диаметра.

Този имот и достъпната цена правят устройството най-популярно сред непрофесионалните и новодошлите колектори за тръбопроводи. (Виж също член Заваряване на бута: Характеристики.)

заключение

И така, проучихме какво представляват централизаторите, какви са техните най-разпространени разновидности и какви са техните инструкции за употреба. Въз основа на тази информация можете да изберете устройството, което да съответства на характеристиките на произведението.

По-полезна информация, която можете да намерите, като гледате видеоклипа в тази статия.
