Тръбни тръби и други инструменти за ръчна резба

Что это за инструмент - трубный метчик? Чем плашка отличается от клуппа, а вороток - от трещотки? Как правильно нарезать внутреннюю или наружную резьбу своими руками? В каких случаях предпочтительны резьбовые соединения водопровода, а когда - сварные? В статье мы постараемся ответить на эти вопросы.

Определения

Първо, да определим терминологията:

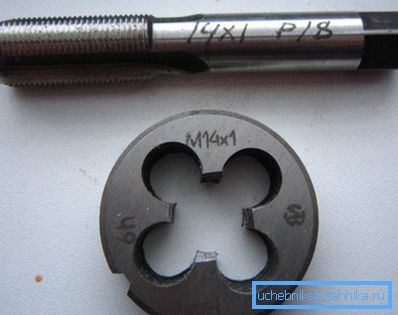

• кран - это приспособление для нарезки и прогонки (очистки от задиров, ржавчины и т.д.) внутренних резьб. В нашем случае - трубных.

Полезно: тръбната резба се различава от метриката, тъй като нейният размер не характеризира действителния диаметър на ръбовете или вдлъбнатините, но тръбата (DN) на тръбата или приспособлението трябва да бъде прикрепена.

• Плашка - инструмент для нарезки наружных резьб, выполненный в виде твердосплавной гайки с проемами для отвода стружки.
• Krupp се различава от матрицата, тъй като се състои от няколко отделни сектора, Защо това е необходимо? Факт е, че твърдите сплави и високоскоростните стомани, използвани при производството на назъбени инструменти, са повече от скъпи. В същото време силата и твърдостта се изискват само от гребени, които директно нарязват конеца; Останалата част от плочата само обединява няколко гребени помежду си. В случай на клъстер тази функция се прехвърля в държача.
• Вороток - рамка для метчика или плашки, снабженная парой ручек, использующихся в качестве рычагов, Позволява ви да изрежете конеца без допълнителни инструменти.

• Держатель (оправка) - это, упрощенно говоря, круглый или шестигранный вороток без ручек, Защо е необходимо? При практикуването на водопроводни инсталации не е необичайно дърворезбата да не се изрязва не в закачалка или скоба, а директно върху щифта или канавката до стената. Дръжките предотвратяват завъртането на инструмента, а дорникът може да се върти с обикновен газов ключ.

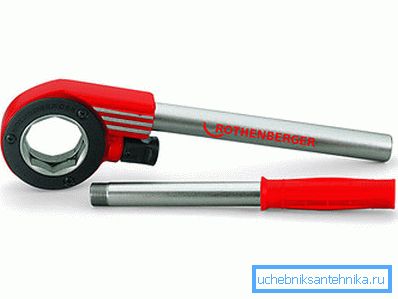

• Трещотка - вороток с одной ручкой, двойным корпусом и муфтой обратного хода, Той също така ви позволява да отрежете нишката близо до стената. За разлика от дорника, на който газовият ключ напуска износванията, палецът не получава никакви механични повреди по време на изпълнението на произведението и е много по-удобно да се използва.

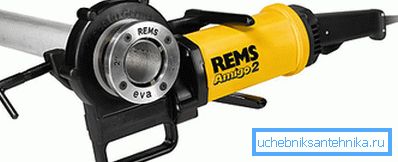

Любопытно: в продаже можно встретить электрические клуппы для труб, позволяющие обойтись без физических усилий. Труба зажимается собственной струбциной инструмента; режущий инструмент приводится в движение маломощным электромотором через редуктор. Инструмент довольно удобен в использовании, но его цена - от 20 до 80 тысяч рублей - делает покупку целесообразной только для профессионалов.

Подробно описание

кран

Внешне инструмент напоминает обыкновенный болт, заканчивающийся не шляпкой, а коротким хвостовиком квадратного сечения. К началу резьбы размер гребней уменьшается, что обеспечивает максимально плавный заход с минимальными усилиями. кран снабжен продольными канавками, отводящими стружку.

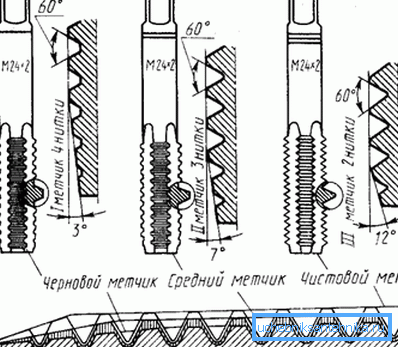

Обикновено, когато се използва резба, се използват две или дори три инструмента. Например, при рязане на резба от половин инч, бъдещият съединител (пробит цилиндричен цилиндър) първо преминава 1: 2 необработен тръбен кран, а после завършващ кран. Когато рязането в един проход увеличава износването на инструмента, качеството на конеца е много по-лошо.

Плашка

В допълнение към факта, че този инструмент е предназначен за рязане на външна резба, пластинката се различава от другата четка: резбата се нарязва на един проход.

Как изглежда матракът? Ако тръбният кран 1 1: 2 прилича на 1.5-инчов болт, съответната матрица е предвидимо подобна на гайката с карбид от един и половин инч. От обикновена гайка се отличава с нишка със същия гладък (коничен) подход и няколко канали за чипове.

Полезно: заборная (коническая) часть плашки имеет протяженность в 2-3 витка; общая толщина соответствует 8 - 10 виткам.

На външната цилиндрична повърхност на матрицата има няколко конични вдлъбнатини, в които винтовете закрепват в поставката за почивка.

Klupp

Нейната основна разлика от плочата вече е описана от нас: резачите са фиксирани само с дорник и могат да се променят независимо дали са повреди независимо един от друг.

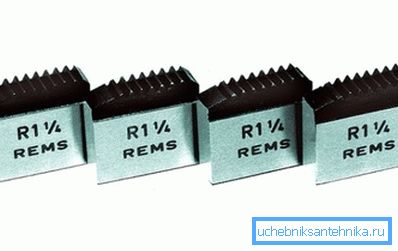

Полезно е потенциалният купувач да знае само една финес: ако външният диаметър на плочата е твърдо регулиран от GOST 9740-71, според който са произведени, ножовете на пакета могат да имат различни форми и могат да бъдат прикрепени по различни начини.

Когато купувате заместител, по-добре е да обърнете внимание на продуктите на същия производител, които произвеждат дорника. В противен случай може да се случи ситуация, при която резитрите просто не се побират на мястото си.

Тръбни резби

По принцип, за ключар, информацията за тръбните нишки не е от голяма практическа полза.

За образователни цели обаче представяме някои любопитни факти.

• Има цилиндрични и конусовидни тръбни резби. Всички водопроводни инсталации са предназначени за използване на цилиндрични конци, докато коничните се използват главно за тръбопроводи с високо налягане.
• С диаметри над 6 инча, тръбите са заварени или съединени с фланци.
• Въпреки широкото разпространение на условните диаметри, регулирането на резбови цилиндрични нишки GOST 6357-81 осигурява само четири стъпки на нишката.

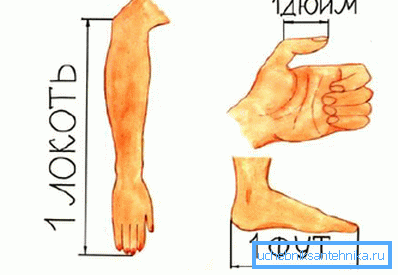

Референция: Английският инч е равен на 2,54 см. Съответно тръбният кран 2 1: 2 е предназначен за резбоване, съвместим с тръби с условен проход 2,5x2,54 = 6,35 см (63 мм).

• Свързването на условните диаметри на тръбните нишки с метричната система от измервания също се регулира от гореспоменатия стандарт. Ето списък на някои стандартни размери:

Пробиване или заваряване

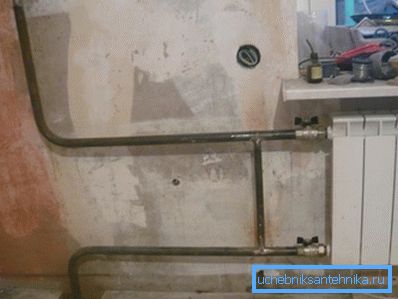

Решетките и връзките на системите за отопление и водоснабдяване имат номинален диаметър, явно много по-малък от 6 инча. Съответно за закрепване на фугите могат да се използват заваряване и резбоване.

Очевидно е, че има по-малко време, прекарано на страната на заваряване: опитен заварчик прекарва не повече от 10 минути върху задния шев; нарязването, монтажа и запечатването на връзката ще изисква най-малко три пъти повече време при значително по-голямо усилие.

Когато резбовите връзки оправдават:

• При проблемах с транспортировкой инструмента. Плашку с держателем и пару газовых ключей привезти на дачу общественным транспортом явно легче, чем электросварочный аппарат, а тем более - пару баллонов и комплект шлангов с горелкой.
• При необходимости сделать соединение разборным. Типичный случай -сгон после вентиля на стальной подводке водоснабжения. Рано или поздно вентиль будет нуждаться в замене, а трубы - в прочистке от минеральных отложений; возможность выполнить эту работу без сварки - несомненное преимущество.

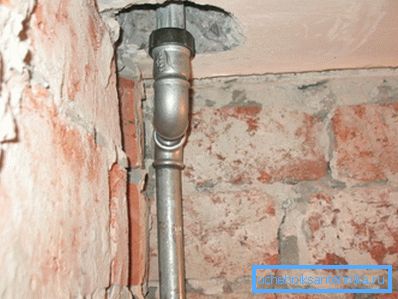

• Накрая, нишките са неограничени, ако поцинковани тръби се използват за инсталиране на комуникации. Фактът, че заварката дава тънък цинков слой, който се възползва от поцинкована безсмислен: корозия разрушава регион шев със същата скорост, както когато се използва AIV тръби от черна стомана. Но с нишките ситуацията се променя радикално: цинковият слой остава непокътнат, в резултат на което ресурсът на тръбопровода се увеличава понякога. Авторът трябваше да отвори поцинковани тръби за отопление, събрани върху нишките след половин век на работа; ако горната слоеста боя се намеси в оценката на състоянието на тръбите, вътрешното изследване показа, че те не се различават от новите.

Как да намалите нишката

вътрешен

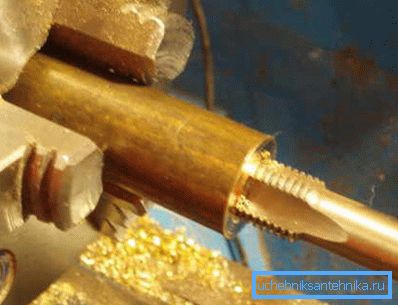

Предположим, в нашем распоряжении есть просверленная стальная заготовка под стальную муфту ДУ 32 мм (1 1/ч дюйма). Нам необходимо превратить ее в готовую муфту.

Как да направя тази работа?

1. Захващаме заготовката в специална скоба с диамантено оформено пространство между челюстите.

Моля, обърнете внимание: в този случай не е желателно да използвате порок. Заготовката, компресирана от двете страни, се деформира, придобива овалност.

1. Поставете 1: 4-инчов грайфер на тръби в гайките.
2. Смазываем внутреннюю поверхность заготовки. Смазка уменьшит сопротивление при нарезке и уменьшит вероятность появления задиров. Какую смазку использовать - все равно: для наших целей в равной степени подойдут масло для швейных машинок, автол, солидол и даже соляра.
3. Разполагаме кранчето стриктно по оста на бъдещото прикачване, притискаме го към него с максимална сила и се въртим, без да нарушаваме позиционирането и без да отслабваме налягането. Реженето без натискане на кранчето към частта е възможно само след 2-3 пълни завъртания; ако отпуснете силата по-рано, първата нишка ще бъде прекъсната.
4. След преминаване на съединителя с груб кран, извадете гаечния ключ и извадете го от другата страна. Повтаряме операцията със средните и крайните кранове.

Какво да направите, ако имате само обикновената меч на ваше разположение:

1. В тях опашката на крана е захваната.
2. Заготовката се захваща с гаечен ключ и се монтира върху нея.
3. Допълнителните операции са идентични с описаните по-горе.

Полезно: ако кранчето се използва само за размяна на нишките от използваните фитинги, достатъчно е да имате само завършващ инструмент във вашата колекция.

външен

Тук инструкцията за рязане на резба включва подготовката на подхода за матрицата. За да не се изисква прекомерно висока сила на натиск, ъгъл от около 30 градуса спрямо неговата ос трябва да се вземе от външната страна на тръбата.

Помислете как можете да подготвите, така да се каже, на място:

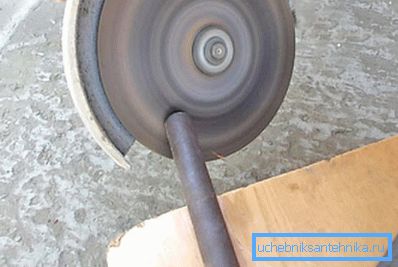

• Завъртете ръба на тръбата bulgarian с кръг от метал.

• Направете същата работа с файл.
• Наконец, в отсутствие инструмента край трубы при небольшом навыке можно просто обжать газовым ключом. Главная тонкость этой операции - не перестараться и не придать трубе овальность.

Какво да направите след това:

1. външен поверхность края трубы опять-таки смазывается.
2. Матрицата се притиска до края, строго перпендикулярна на надлъжната ос на тръбата. Затягащата сила се поддържа докато се направят 2-3 завъртания.
3. Дальше - простая механическая работа: плашка гонится по трубе до получения резьбы нужной длины. Резко возросшее сопротивление означает задир стружки; в этом случае плашка сгоняется на один оборот назад, стружка убирается, а поверхность повторно смазывается.

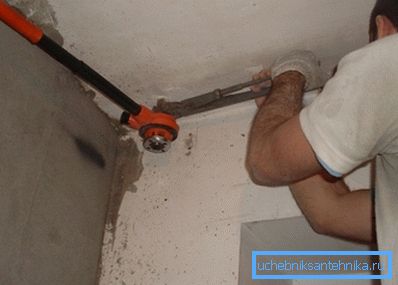

При навиване на външната резба директно на решетката или тръбопровода, има една финес. Тръбата, върху която е нарязана нишката, задължително се държи от газовия ключ така, че силата му да компенсира въртящия момент, генериран по време на рязането.

Факт е, че е много по-лесно да скъсате тръбопровода от решетката или решетката от съседната батерия, отколкото може да изглежда: лостът ви позволява да развиете много значителни усилия. В допълнение, състоянието на самите тръби в стария жилищен фонд често оставя много да се желае.

Заключение

Ние ще обсъдим познаването ни с инструменти за ръчно заваряване и обработка на технологични процеси. Както обикновено, видеоклипът в тази статия ще предложи на читателя допълнителна информация. Успех!
