Тръбни фитинги: основни сортове и приложения

В тази статия ще ви кажем какви са фитингите за тръбите, какви фитинги е на пазара и какви са характеристиките на тяхното използване.

Основните сортове

Ако има тръби и те трябва да бъдат обединени от собствените си ръце в една запечатана система, ще са необходими специални свързващи елементи с подходящ размер и конфигурация.

Свързващите елементи, използвани за изграждането на тръбопроводи, в зависимост от типа тръби, са разделени на полимер и метал. В тази статия ще разгледаме какви модификации на пазара са аксесоарите за пластмасови водопроводни тръби и за техните метални колеги.

Всички мебели, независимо от използваните материали при производството им, са разделени на три категории:

• фитинги;
• спирателни вентили;
• допълнителни фитинги.

Нека разгледаме по-подробно характеристиките на всяка от тези категории.

Видове фитинги

Съгласно целта фитингите са разделени на следните типове:

• Ъглове и кранове - смяна на посоката на тръбопроводите с 45, 90 или 120 градуса.
• Колектори и тройници - се използват за клони на устройства от главната магистрала.
• Пресичания - са предназначени за устройството на клонове в две посоки от магистралата.
• муфты - применяются для соединения труб с одинаковым диаметром на прямом участке.
• адаптери (зърна, драпи и футури) се използват за свързване на различни тръби в една система.
• щепсели (капачки, щепсели) - се използват за херметично прекратяване на тръбите.
• Чук - използва се за свързване на твърда водопроводна тръба с гъвкави маркучи.

Съгласно материала, използван при производството, свързващите елементи са разделени на следните категории:

• Фитингите, използвани за изграждането на метални водопроводни тръби, могат да бъдат с резба, нагънати, фланцирани или заварени.

Заварените модификации са снабдени с гладък край, който свързва тръбата и е заварен, за да се получи запечатана връзка.

Не по-малко популярен е резбовата връзка, която се използва в повечето битови системи. Единственият недостатък на такава връзка е, че той не може да осигури остатъчна плътност и поради това се използват специални уплътнения, като О-пръстен, теглене, фолиева лента и т.н.

Кримната връзка се използва по-рядко, тъй като за нейното изпълнение е необходим специален инструмент.

Важно: Така получената връзка не е предназначена за повторна употреба. Независимо от това, той осигурява максимално ниво на плътност и надеждност.

Фланцовото съединение се използва в индустриални тръбопроводи и се извършва чрез фиксиране с болтове.

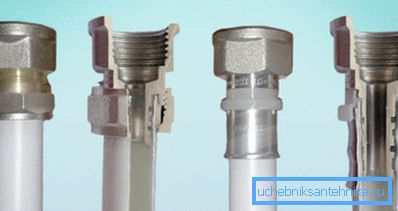

• Фитингите за металопластични тръби са предназначени за свързване на клещи или резбови съединения, Най-надеждният тип свързване на металната плоча е използването на кримпване на хардуер.

Както фитингите за компресиране на метални тръби, продуктите за кримпване на металните пластмаси са предназначени за еднократна употреба. Ето защо, преди да отрежете тръбата за кримпване, трябва да измерите всичко точно, така че да не се налага да отрежете използвания монтаж и да поставите нов на него.

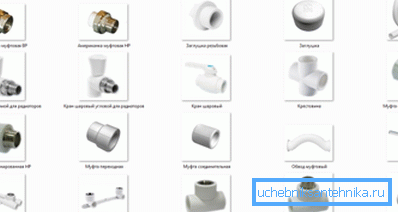

• Фурнитура для полипропиленовых труб - это фитинги, которые соединяются с трубопроводом посредством пайки, За запояване се използва специално оборудване, което загрява гнездото за кацане и края на тръбата до + 260 ° С.

Частите, предварително загряти до необходимата температура, са свързани, центрирани и задържани в желаната позиция, докато пластмасата се охлади напълно. След като пластмасата се охлади, се оказва почти монолитна херметична и трайна връзка, чиято цена е ниска.

Спирателни клапани

Спирателни клапани - это фурнитура для профильных труб и их круглых аналогов, предназначенная для перекрытия подачи воды или другой транспортируемой среды.

Съвременните спирателни вентили се представят на пазара от следните сортове:

• Кранове - се използват в различни тръбопроводи, както в битови, така и в промишлени;
• портални вентили - се използват в промишлени системи;
• вентили (клапаны) - применяются в промышленных системах;
• заслонки (поворотные затворы) - используются в промышленных системах.

Важно: Когато избирате спирателен вентил, обърнете внимание на маркировката, приложена върху тялото на продукта. Маркировката съдържа данни за условния пропуск, условното налягане, максималната допустима температура на транспортираната среда, посоката на потока и материала, използван при производството на фитингите.

Допълнителни фитинги

Допълнителни фитинги для пропиленовых труб представлена следующим ассортиментом изделий:

• Монтажни скоби - са скоби, предназначени за закрепване на твърди вертикални и хоризонтални повърхности.

Вътрешният диаметър на продукта съответства на външния диаметър на тръбите. По този начин закрепването се закрепва с дюбел върху стената и тръбата се вкарва в продукта и надеждно се държи от него.

Предимството на такива крепежни елементи е, че въпреки надеждността на фиксирането тръбопроводът може да бъде изместен надлъжно.

• Плъзгащите пръти са предназначени за монтаж на смесители за вода. Благодарение на лентите на вратата се премахва необходимостта от използване на свързващите елементи.
• Кранове - готови части от тръбопровода, произведени в завода.
• Контурите са устройства, които позволяват да се заобиколят различни препятствия по пътя на тръбопровода. Структурно такива продукти са парче тръба под формата на дъга с гнезда в двата края.
• Компенсатор линейного расширения - специальное приспособление, предназначенное для использования на отопительных системах, построенных с применением полипропиленовых труб.

заключение

Сега знаете какви са фитингите, използвани за изграждането на тръбопроводи. Освен това вече знаете общите указания за използването на тези продукти.

Имате ли въпроси, които се нуждаят от изясняване? По-полезна информация, която можете да намерите, като гледате видеоклипа в тази статия.
