Тръба за тръби за профилни тръби: дизайн и самопроизводство

В тази статия ще говорим за това как да направите тръбна заготовка за профилна тръба, като използвате наличните материали. Освен това ще разгледаме и дизайнерските характеристики, които съчетават всички чертежи на тръбната завеса за профилната тръба.

Но за начало ще определим характеристиките на устройството.

Функции на приложението

Не е тайна, че профилната метална тръба е необходим конструктивен материал за изграждането на обекти като оранжерии, беседки, сенници и др.

Разбира се, не е трудно да се закупят готови или нови метални конструкции от извит профил, но цената на такава покупка ще бъде висока. Можете да опитате да промените конфигурацията на куха метална ролка със собствените си ръце. Но това ще доведе до деформация на продукта или по-скоро до гънки на стените му.

Решением этой проблемы станут самодельные трубогибы для профильной трубы. Почему именно самодельные? Причина выбора самодельного устройства очевидна - дело в том, что правильно изготовленный своими руками станок будет на порядок прочнее и долговечнее ассортимента недорогих приборов, представленных в продаже.

Принципът на работа на устройството е прост: между валовете се поставя куха метал с правоъгълна или кръгла напречно сечение, чието положение варира в зависимост от желания ъгъл на огъване. Освен това, валовете са поставени в движение, при което тръбата се навива и извива по необходимия начин.

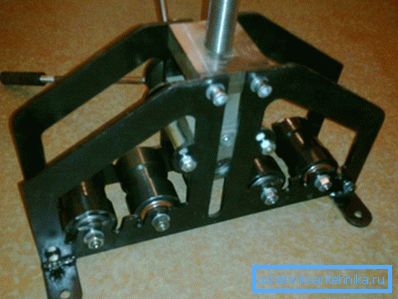

Особеността на всички машини за огъване на тръби е, че механичното натоварване на детайла се разпределя постепенно и равномерно в различни точки, поради което няма гънки на стените.

Проектиране на машини за огъване на тръби

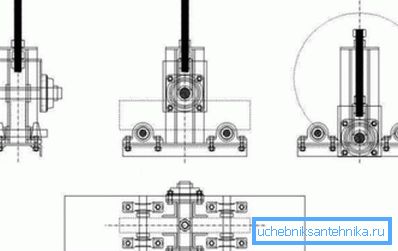

Чертежите на ръчния огъвач за профилната тръба може да се различават в зависимост от вида на устройството и неговите конструктивни характеристики.

Задължителните елементи при проектирането на модификации с ръчно или хидравлично задвижване са:

• рамка (рамка), върху която са закрепени всички компоненти;
• долна и горна летва;
• две или повече тръбни запушалки;
• дървета;
• хидравличен цилиндър или порта, оборудван с дръжка.

Рамката, върху която са прикрепени всички компоненти, може да бъде от два вида:

• затворен тип е типично за фабрично направени устройства;
• отворен тип поради простотата на устройството, е типичен за повечето самостоятелни устройства.

Важно: Инструкциите за поддръжка за устройства с отворена рамка са по-прости от порядъка на порядъка от извършване на подобни операции на затворена рамка. Но във втория случай операцията е по-безопасна, тъй като практически липсват отворени мобилни компоненти.

Технологични характеристики

Отдельно следует отметить форму, которой отличаются валы для трубогиба профильной трубы. Если при работе с трубами с круглым поперечным сечением используются валы со скруглённой выемкой, то гнуть профильный прокат можно применяя валы с соответствующей конфигурацией выемки (см.также статью "Фитинги на металлопластиковые трубы – обзор основных вариантов и их особенностей").

Въпреки това, като се има предвид, че подвижният профил по време на огъване не изисква опора на странични стени, можете да използвате валове, чиято ширина ще бъде няколко пъти по широчината на профила, което по разбираеми причини е невъзможно при обработката на кръгли тръби.

Мънчност при самостоятелно производство

След като разгледахме принципа на работа и характеристиките на устройството, е време да решите как да направите машина за огъване на тръби за профилна тръба сама.

За да се монтира просто огъване на тръбата за ръчна тръба, ще са необходими следните инструменти и материали:

• заваръчна машина;
• скоби;
• Ushm "Bulgarian" с дискове за рязане на метал;
• гон и рулетка;
• рязане на стоманен канал или ъгъл (размерът е избран в зависимост от размера на тръбите);
• голям болт и гайка със съответна резба (оптималното решение е портата, изцяло отстранена от ненужна ръчна преса);
• 6 големи едностранни лагери;
• тръба с дебели стени с външен диаметър, съответстващ на вътрешния диаметър на лагера;
• излишен стоманен свързващ прът със звездичка от велосипед;
• допълнително зъбно колело от задното колело;
• велосипедна верига.

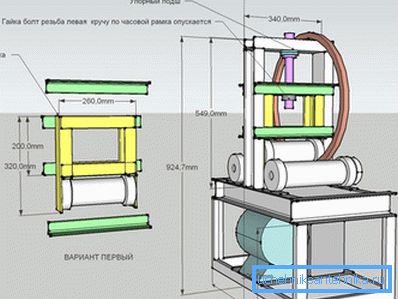

След като всички инструменти и материали са подготвени, можете да започнете да работите. Като пример ще използваме следния чертеж на самопроизведена тръба за профилна тръба.

Инструкцията за монтаж е проста и се състои от следните стъпки:

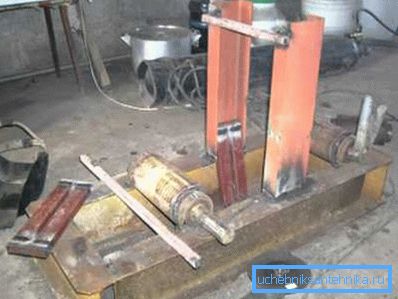

• От канала режете детайла, за да създадете хоризонтална рамка и да го залеете в твърда рамка. Ако има здрава метална плоча с подходящите размери, можете значително да опростите и ускорите инсталирането.
• От каналите нарязани заготовки за вертикални водачи и заварени в един вид "Р" форма на гилотина. Вертикалните водачи са заварени към рамката, както е показано на чертежа.
• На следващия етап лагерите се заваряват към рамката. Ако има лагери на тази конфигурация, както е показано на чертежа, може да се използва заварено, но с болтово съединение.

• В горната част на вертикалните водачи се пробива дупка под портата. Върху горната част на дупката се заварява предварително центрирана гайка.
• В отворите, закрепени върху рамката на лагера, се вкарва тръба, изрязана така, че да има краища 2-3 см от всеки край. Заваряваме тръбите с тях, така че да се въртят около оста си, но не се разхождайте от едната страна в другата.
• След това събираме от лагерите, тръбопроводите и тръбопроводите горния монтаж, който по протежението на водачите пада и натиска огъващата тръба. Горната равнина на този възел е проектирана така, че краят на вратата да стои срещу него и да се притиска към целия възел, като го притиска към рамката.

• Две лагери, фиксирани от едната страна на рамката, са снабдени със звездички, които са заварени към краищата на тръбите.
• Към една от звездите се монтира свързващ прът за велосипеди с педалната ос, която ще служи като дръжка.

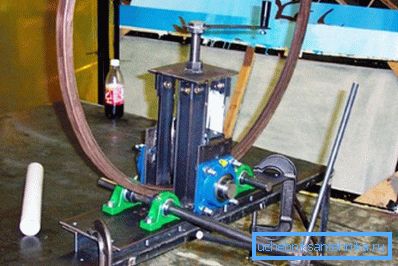

• Между звездичките издърпайте веригата и устройството е готово за употреба.

Важно: Не конкретизирахме точните размери, тъй като тези инсталации са направени от това, което е под ръка. Опитайте се обаче да се уверите, че дебелината на използвания метал е не по-малка от 2-3 мм.

заключение

Теперь вы знаете, как сделать ручной трубогиб, который можно будет применить по хозяйству. Больше полезной информации вы сможете найти, посмотрев видео в этой статье (см.также статью "Фитинги для стальных труб – разбираем все особенности").
