Тръба за тръби у дома

В процеса на работа с тръби често е необходимо да се постави тръбопроводът в труднодостъпни места, където не може да се направи без директни продукти. В такива случаи има нужда от криволинейни и извити елементи, които в сградите не могат да бъдат закупени и как да бъдете, питате?

Най-простият и най-достъпен начин за решаване на проблема е използването на специален инструмент - тръбата за захващане, която ще разгледаме в нашата статия.

Инструмент за огъване на тръби

Устройствата за огъване на тръби могат да бъдат:

• хидравличен - мощный трубогиб для стальных труб способен справиться с изделиями большого диаметра, чаще применяется на промышленных объектах.
• механик, Такъв инструмент има средна мощност.
• ръка, Те се използват за изделия с диаметър до 50 мм и профилирани с разрез до 40 мм.

ЗАБЕЛЕЖКА! Използвайте ръчна тръба за огъване на тръби с тънки стени, не прекалявайте, защото продуктите нямат повишена якост на натиск и кривина. И всички знаем, че дори една малка пукнатина е забрана за използване.

Освен това, тези инструменти се различават по отношение на материала, от който се произвеждат продуктите, които трябва да бъдат огънати:

• Хидравличен или механичен тръбен накрайник за неръждаеми тръби.
• Ръчен тръбен накрайник за метални пластмасови тръби.

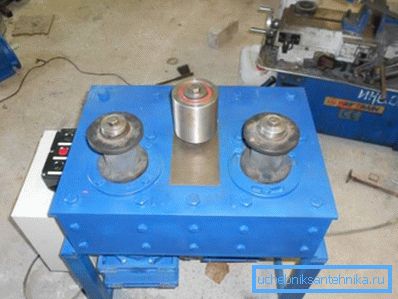

Обърнете внимание! Устройството за придаване на различни форми на елементите на тръбопровода не е подходящо за профилно валцуване.

На пръв поглед простият процес на огъване на продуктите всъщност е доста сложен, така че трябва да се направи с изключителна грижа, за да се предотвратят следните дефекти:

• Протриване на материала, вследствие на което вътрешният диаметър на тръбата е заострен и следователно пропускливостта е намалена. И образуването на препятствия на такива места ще доведе до ремонт и инвестиции за възстановяване на ефективността на канализационната система.
• Протягането и изтъняването на стената на тръбата, което влияе върху якостта й, намалява максимално допустимото налягане.

Обърнете внимание! Правилно избраните инструменти за всеки отделен случай ще позволят качествено да направят огъване на продуктите според дадените параметри. С този инструмент можете да оптимизирате полагането на комуникации в сградата, рационално като използвате пространството на помещенията и без да компрометирате оперативните качества на тръбопровода.

Всички тръбни огъвачи могат да бъдат закупени в отделите за строеж на супермаркетите, като се оформят справедлива сума за това или можете да го направите сами.

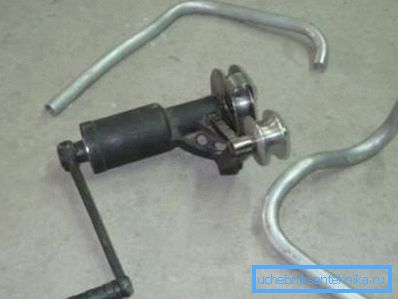

Инструмент за огъване на кръгли тръби

Конструкция трубогиба довольно проста - это два проточенных шкива:

• Единият от тях е окончателно фиксиран.
• Вторият се върти в орбита около първото на разстояние, равно на диаметъра на огънатата тръба.

Принцип работы приспособления также не вызывает затруднений - изделие закладывается между шкивов и путем движения свободновращающегося шкива гнется по заданному радиусу.

Домашен инструмент

Извършването на самостоятелно изработена тръба за огъване на кръгла тръба незабавно се грижи за неговата гъвкавост, т.е. способността да се огъват продукти с различни диаметри.

Ето защо е необходимо да не се приготвят чифт шайби, а поне по три чифта (под най-течащите тръби във фермата):

• Една двойка с диаметър на половин инч.
• Другую - на 3/4 трубы.
• Третият е предназначен за инчов диаметър.

Не можете да купите необходимите ролки, затова, ако не сте професионален стругер, ги поръчайте в най-близката работилница.

Нюансите на смилането на основните детайли на завоя са както следва:

• За производството на ролката основното е да се наблюдават радиуса и дълбочината на жлеба.
• Краищата на всяка двойка колела трябва да имат вдлъбнатина, подобна на половината от тръбната секция.
• Съотношението на диаметрите на частите също е важно. Стационарната шайба трябва да е по-малка, тъй като минималният радиус на възможното огъване зависи от това. Диаметърът на втория (мобилен) надвишава фиксирания размер не по-малко от два пъти.

За информация! Цената на операциите по завъртане е ниска, така че няма да се отрази на крайната цена на инструмента.

След това ръководство за употреба за машина за самозатягане:

• Основата за монтаж на шайбите може да служи като квадратна рязана от дебелостенен (най-малко 10 мм) листов метал. Тя трябва веднага да пробие четири дупки за фиксиране върху плота на масата в цеха. Или заварете квадрата на изкопана и бетонна колона от тръба с диаметър 100-150 mm.
• В центъра на плочата заваряваме щифт с диаметър, равен на вътрешния диаметър на по-малката шайба. Вторият вертикал ще служи като запушалка за сгънатия продукт.
• Следующий этап - создание поворотного механизма. Из толстой стальной полосы шириной 50 мм необходимо сварить букву П. Высота нашей П-ки должна равняться сумме диаметра большого подвижного круга и половине диаметра стационарного. Для их крепежа в П-ке просверливаем отверстия, расстояние между ногами П-ки должно немного превышать толщину шкива.
• В горната част на тази част заваряваме дръжка с дължина около 250 мм. Тръбата, вкарана в нея, ще служи в процеса на огъване на лоста.

• Събираме всички подробности. Малката ролка е поставена вътре в P-ki и е монтирана върху рамката заедно с нея, ние я фиксираме с големи щифтове и нашата тръба bender е готов.

Совет! Во избежание получения дефектов в месте изгиба подстрахуйтесь и набейте трубу песком, а для облегчения гнутья толстостенных изделий с большим диаметром - прогрейте их.

Различни начини за огъване на тръби

1. Тръбата за изваждане на тръби за алуминиеви тръби, както и ръбът на тръбната резачка за медни тръби, може да бъде от няколко вида:
2. Лост.
3. Във формата на арбалет.
4. Хидравлични.
5. Electric.

1. Интересный вариант - пружинный трубогиб для медных труб. Он представляет собой пружину из высококачественной стали с воронкообразным расширением с одной стороны для удобства одевания/снимания. Труба помещается внутрь пружины, после этого выполняется сгибание. Прочный материал пружины при этом не позволяет трубе надломиться и примяться.
2. Те също така използват подобно пружинно огъване за металопластични тръби, които се отличават от използваните сили.

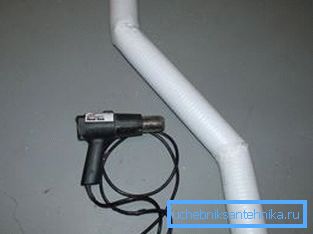

3. Пластмасовите продукти се огъват, като се затоплят в точката на сгъване - за тази цел можете да използвате сешоар за сградата.

заключение

Необходимостта от използване на гореописания инструмент е неоспорима в случаите, когато полагането на тръбопровод е невъзможно във връзка със съществуващите бариери. Използва се и за отоплителни елементи, например за самостоятелно изработена сушилня за кърпи.

Във видеото в тази статия ще намерите допълнителна информация по тази тема.
