Ролки за профилни тръби: видове, принцип на работа,

По какъв начин може да бъде дадена формата на обикновена дъга на профука на квадратна или правоъгълна секция? Как могат да се произвеждат собствени ролки за профилна тръба? И какви решения предлага модерната индустрия? Нека се опитаме да отговорим на тези въпроси.

Защо това е необходимо

Защо трябва да огъваме профилната тръба?

Да дам някои примери.

• Арката е не само красива, но и практична: никога няма да натрупа сняг.
• Извит козир над верандата изглежда много по-добре от обикновения дизайн с един наклон.

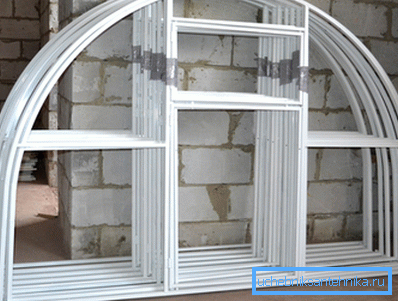

• Огънатата оранжерия е изключително силна, напълно съпротивлява натоварването от сняг и вятър.

Кстати: сборка теплиц из профильных труб - неплохой бизнес, требующий наличия всего лишь пресловутых трубогибных вальцов и сварочного аппарата.

Видове ролки

Какво всъщност те харесват?

механичен

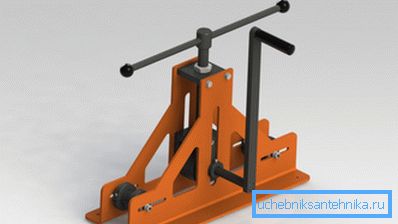

Простейшая конструкция - механические трехвалковые вальцы. Именно такие станки можно чаще всего встретить в продаже; их цена начинается примерно от 15 - 20 тысяч рублей. Как они устроены?

В пълно съответствие с името в основата на конструкцията се крие пролуката на трите тръби. Един от тях може да бъде изместен по отношение на другите две в посока, перпендикулярна на равнината, която ги свързва; за изместването се използва винтов механизъм, който позволява дори на човек с доста обикновени физически способности да развие значителни усилия.

Една от ролките е снабдена с дръжка, позволяваща тя да се върти и по този начин да опъне огънатата тръба.

Могат да бъдат направени няколко модификации, които позволяват малко подобрение на ефективността на тръбната огъвка:

• Комбинирането на рулата с обща верига ще осигури тяхното синхронизирано въртене, като по този начин се предотвратява изплъзване на тръбата.
• Вместо верига може да се използва зъбна предавка.
• Използването на закалени ролки увеличава живота им няколко пъти.
• В допълнение ролките могат да бъдат сваляеми, което ще позволи огъването на профилни и кръгли тръби без задръствания.

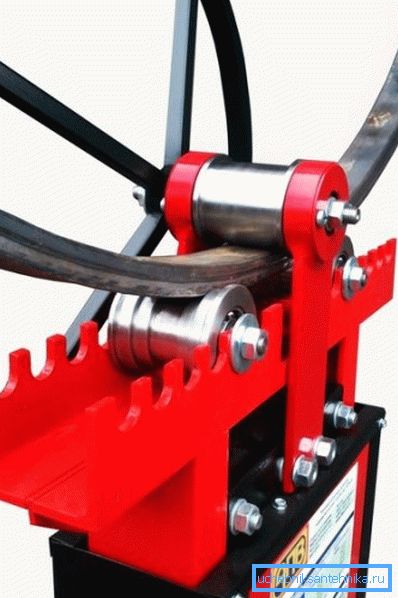

електрически

В този случай част от ръчната работа се прехвърля на електрическия мотор.

В продажба можете да намерите две възможности за изпълнение на електрически тръбни огъвачи:

• При по-прости решения електродвигателят е отговорен само за изтеглянето на тръби. Разположението на огъващата ролка се извършва ръчно.

• Разширените модели на ролките използват електричество за дръпване и преместване на ролката (разбира се, с помощта на редуктор, който многократно повтаря силата).

хидравличен

В эту категорию попадают как мощные промышленные станки массой в десятки тонн, так и сравнительно компактные устройства. Их общая черта - использование гидроцилиндра: нагнетая давления масла в нем, можно развить огромное усилие на деформирующем валке.

Радиус на огъване

Независимо от устройства трубогиба, действует общая закономерность: чем больше толщина трубы (ее сечение, параллельное радиусу изгиба), тем больше минимальный радиус изгиба. Приведем значения, заявленные для своих станков одним из отечественных производителей - они довольно типичны.

Без трубогиба

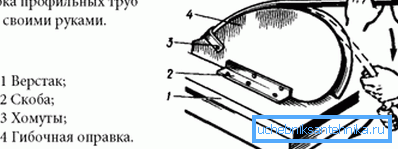

Възможно ли е огъването на дъгата от профилната тръба без ролките?

Технически това е възможно, но резултатът вероятно ще бъде незадоволителен.

Инструкцията за огъване не е толкова трудна, колкото изисква голямо количество подготвителна работа.

1. Моделът е изработен от дърво или шперплат с повърхностна форма, съответстваща на дъгата, от която се нуждаете.
2. К шаблону крепится петля - фиксатор, в которую вставляется один из концов трубы.
3. По-нататъшната работа, в действителност, намалява до прилагането на груба сила на втория си край. За увеличаване на усилието могат да се използват различни лостове.

Луд Дръжки

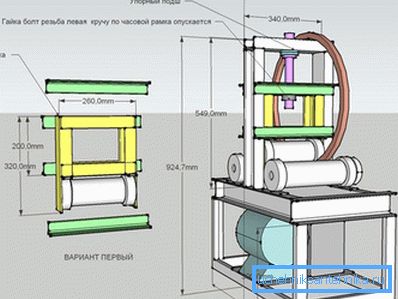

Различни схеми и чертежи на ролки за профилната тръба със собствените си ръце буквално наводниха интернет през последните години.

Веднага разочаровайте най-икономичните читатели: някои части ще трябва да бъдат поръчани.

Кои от тях?

• Сами се търкаля. Те могат да бъдат цилиндрични или с канали за огъване на кръгли тръби.
• Лагерни черупки.
• При использовании цепной передачи - звездочки.

Разумеется, без привязки к конкретной конструкции давать советы по сборке вальцов - дело неблагодарное.

Нека се опитаме, обаче, да вземем предвид препоръките на собствениците на устройства, създадени със собствени средства, които подчертават основните моменти.

• Задвижващата дръжка трябва да има въртяща се дръжка. В противен случай първите мазоли на ръцете ще се появят след няколко метра от изтеглената тръба.

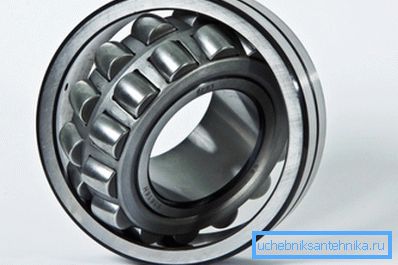

• Подшипники лучше взять самоцентрирующиеся. Смонтировать оба подшипника каждого валка точно на одной оси в домашних условиях - задача малореальная; малейшее же нарушение соосности приведет к увеличению усилия протяжки.

• Винтът, който задвижва захващащия вал, може да бъде взет от стария зенит.

Кстати: альтернатива винтовому механизму - автомобильный домкрат любого типа. Он позволит развить огромное усилие с минимальным приложением собственных сил.

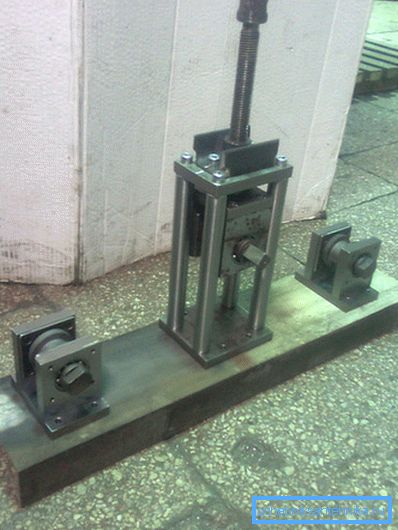

• Като легло е по-добре да използвате участък от канал с подходящ размер. Силата на огъване на рамката ще бъде много важна; Заварена рамка от ъгъл или тънък профук може просто да се огъне.

Заключение

Надяваме се, че материалът, който се предлага на вниманието на читателя, ще му помогне да избере или да направи инструмент, който да му хареса. Както винаги, във видеото в тази статия можете да намерите допълнителна тематична информация. Успех!
