Кранове за вентилация: основни сортове и техните отличителни

При монтирането на аспиратора в кухнята с вентилация към вентилацията, в допълнение към самия модул, се използва въздуховод, който от своя страна свързва аспиратора с вентилационния вал. Въздушният канал е оформен от правоъгълни или кръгли тръби и профилни елементи, които ви позволяват да промените посоката на маршрута.

По подобен принцип се изграждат промишлени вентилационни системи, в които, в съответствие със структурните особености на строителния обект, правите тръби са разпръснати с профилни елементи, които позволяват направлението на трасето да бъде променено под желания ъгъл.

В тази статия ще опишем основните типове профилни елементи, използвани за промяна на посоката на канала.

Дизайн функции

Отвод (колено) - это соединительный элемент в составе воздуховодов, который позволяет изменить своими руками ход вентиляционной системы. Современные отводы, представленные в продаже, представляют собой изделия, произведённые с применением различных материалов, включая черную сталь, нержавеющую или оцинкованную сталь, пластик (для монтажа бытовых вытяжек) и т.д.

Отделният тип коляно, поради конструктивните особености, не се използва като свързващи елементи при конструирането на въздуховоди, а като промишлени външни странични емисии. В такива елементи са монтирани специални преградни стени или перфоратори, които предотвратяват проникването на отломки и чужди включвания във вътрешността.

Важно: Площадь вентиляционных отводов - это важный параметр, который нужно учесть при выборе изделия.

Районът в този случай се определя от формулата Sc = L x 2,778 / V.

• Sc - расчетная площадь,
• L е въздушният поток през тръбата,
• V е скоростта, с която въздухът се движи през вентилацията,
• 2,778 е коефициентът, според който разликите са съвместими (например, метри и сантиметри).

Класификация според вида на производствените материали

Въз основа на вида на използвания промишлен материал, завоите, използвани при конструирането на вентилационни системи, са разделени на следните модификации:

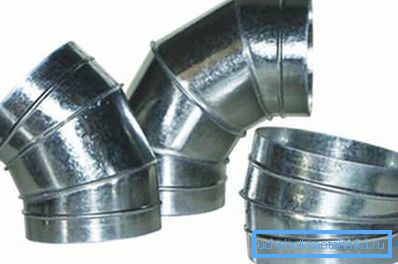

• Оцинкованные вентиляционные отводы - изготавливаются из чёрной стали, покрытой тонким слоем цинка. Ассортимент продукции представлен модификациями, используемыми при построении промышленных и бытовых систем.

Основното предимство на тези продукти е достъпна цена, съчетана с устойчивост на корозия.

• Моделите от неръждаема стомана рядко се използват, защото тяхната цена е висока и теглото има значителен товар върху повърхността на стените или подовете. По правило продуктите от неръждаема стомана се произвеждат с малък диаметър и се използват изключително за образуване на битови вентилационни системи.
• Коляното от черна стомана е популярно в изграждането на промишлени въздуховоди. Значението на тези продукти се обяснява с ниска цена. Използването на такива модификации не се препоръчва за конструиране на системи, предназначени да отклоняват въздуха с прекомерна влажност.
• Пластмасовите модификации са направени от полимерни материали, устойчиви на механично натоварване и деформация. Продуктите се използват само при производството на битова вентилация.

Други критерии за подбор

След като сме решили материалите, от които са направени вентилационните колене, ще вземем предвид останалите критерии, според които се определя инструкцията за избор на подходяща модификация.

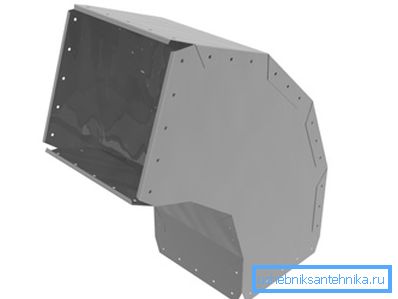

• В съответствие с конфигурацията на напречното сечение, кръгли и правоъгълни продукти, Директно върху производителността на системата, формата на напречното сечение не влияе по никакъв начин. Изборът на конфигурация на напречното сечение най-често е мотивиран от формата на изпускателния отвор на използваното вентилационно оборудване.

Важно: Разликата в конфигурацията на секциите може да бъде компенсирана чрез използването на специални адаптери. Но трябва да помним, че използването на адаптери намалява аеродинамиката на тръбопровода и оказва неблагоприятно въздействие върху работата на системата като цяло.

• Металните изделия могат да бъдат изработени от стомана с дебелина на листа от 0,55 до 8 мм.

При монтажа на системи за битови нужди завоите се използват от най-тънката стоманена ламарина, чието тегло няма да има механичен ефект върху стената или покритието, върху което е монтиран вентилационният канал. При монтажа на промишлени системи се използват продукти, произведени от дебела стоманена ламарина.

Това се дължи на факта, че за голям диаметър на тръбопровода само поради увеличената дебелина на стените, конфигурацията на напречното сечение може да бъде запазена.

• В зависимост от вида на връзката се различават фланцови завои (използвани в сглобяването на индустриални системи) или модификации на зърното, при които се използва запечатващ каучук, за да се постигне необходимата плътност.

Модификациите с връзка със зърното се характеризират с простота и скъсяване на времето за монтаж. Но такива колене се използват само в системи от домакински тип, където капацитетът за подаване на въздух е нисък.

• В зависимост от ъгъла на завъртане, модификациите се изчисляват, изчислени за 45 и 90 градуса, Въпреки това, по искане на клиента могат да бъдат направени завои, чийто ъгъл е избран в съответствие с определени характеристики на строителната площадка, където се извършва инсталацията.

Важно: Радиусът на завиване е характеристика на коляно с кръгло напречно сечение. При стандартните продукти радиусът на въртене е равен на диаметъра на секцията. Ако е необходимо, този параметър може да бъде променен в съответствие с нуждите на клиента.

Мога ли да направя без монтаж на въздуховод

Ако конфигурацията на помещението не предполага възможността за пренасяне на тръбопровода отвън или във вентилационния вал, изпускателната система може да се използва без вентилация.

В сърцето на такива устройства са абсорбиращи филтри, които абсорбират и натрупват в себе си неприятни миризми. Екстрактите за кухнята без вентилация към вентилацията ще позволят да се откаже инсталирането на канала. Но филтрите, що се отнася до пълненето, трябва да бъдат променени, в противен случай тяхното изпълнение намалява.

заключение

Теперь мы знаем, какова инструкция выбора отводов для сборки воздуховода и можем подобрать те компоненты, с которыми вентиляция будет отличаться завидной производительностью (см.также статью "Калориферы для вентиляции: виды, монтаж, расчет").

По-полезна информация може да бъде намерена, като гледате видеоклипа в тази статия.
