Как да направите машина за огъване на профилна тръба със

Профилните тръби са широко използван материал, който се използва при производството на мебели, производството на различни метални конструкции, интериора и т.н. Характеристиката им е висока якост на огъване, която от една страна е добра, но от друга - значително усложнява процеса на огъване, за да се получи извита част. Този проблем обаче може да бъде разрешен с помощта на специална машина.

Ако често трябва да се справите с профилни тръби, тогава такъв механизъм задължително трябва да придобиете. В тази статия ще разгледаме как да направите машина за огъване на профилна тръба на ръка, тъй като цената на готовото оборудване е много висока.

Машиностроене

Основа

На пръв поглед може да изглежда, че е много трудно да се направи устройство, подобно на машините за огъване на марка за профилна тръба. Все пак човек, който знае как да се справя с метал и заваръчен апарат, е напълно способен. Основното е да се приближите към работата бавно и стъпка по стъпка.

Тя започва с производството на солидна основа - метална маса. Тя може да бъде изпълнена от метален профил или друг материал. Най-важното е, че то е стабилно и силно, в противен случай дори и висококачественият механизъм ще бъде безполезен.

Механизъм

След като масата е готова, можете да започнете да правите самата машина. За това първо е необходимо да се подготвят три вала, които ще огънат частта. Валовете са дебели метални ролки, които задължително имат ос за въртене.

Те могат да бъдат поръчани в сервиза или търсени на "бълхите". Когато тези части са готови, тялото за механизма трябва да бъде направено и сглобено.

Инструкцията е, както следва:

• На първо място е необходимо да изрежете корпуса на устройството от лист метал с дебелина най-малко 5 мм, която се състои от два трапеца, между които са разположени валовете.
• След това в получената трапеция е необходимо да се направят дупки за осите на ролките, Две валове трябва да бъдат разположени над масата, а третият - над тях, на разстояние, еднакво отдалечено от тях.
• Трябва да се има предвид, че разстоянието между двата долни вала определя радиуса на огъване, За да направите домашната машина за огъване за профилната тръба универсална, дизайнът може да бъде сложен и да направи радиуса регулируем, за това просто трябва да направите няколко места за ролките, което ще ви позволи да променяте разстоянието между тях. Местоположението на горната ролка определя максималния диаметър на тръбите, с който е възможно да се работи. Положението му може да се регулира и чрез резбова пръчка, която позволява на вала да се движи по протежение на водачите и същевременно да бъде здраво закрепена.
• След това трябва да поставите частите на тялото на пейката, Това може да се извърши със заваръчно или болтово съединение. Във втория случай е необходимо да се осигурят отдолу огънати уши с отвори. Разстоянието между частите на корпуса трябва да съответства на ширината на валовете.
• След като поставите корпуса върху основата, трябва да инсталирате останалите части.

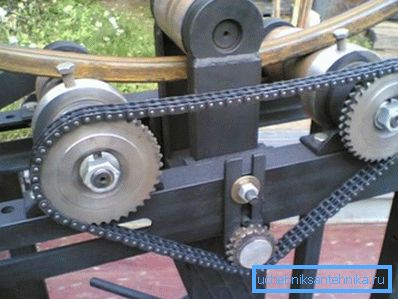

• Когато се монтират валовете, трябва да се внимава да прехвърлите въртящата сила, Най-добрият вариант е верижният механизъм. За да направите това, трябва да закупите верига с три предавки.

На долните валове трябва да се монтират две предавки. Третият ще действа като обтегач, който се намира отдолу между двете горни предавки.

• След това към една от валовете трябва да прикрепите дръжка, за да я завъртите.

Сега машината за огъване на профилната тръба е готова. Остава само да се получи профилът между горните и долните валове и да се изпробва продуктът в действие.

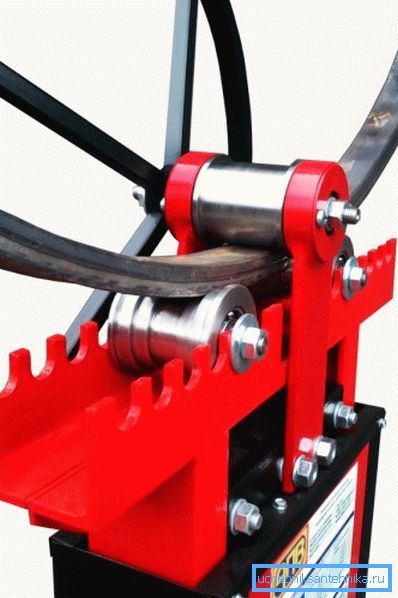

Ако на всички етапи цялата работа е извършена без грешки, тогава функционалността на продукта и неговият дизайн напълно ще съответстват на машината на компанията. Разбира се, въпреки всички разходи, които ще бъдат необходими за закупуване на части, цената на такава машина ще бъде несъизмеримо по-ниска от цената на крайното оборудване. (Вижте също и статията за изваждане на тръби: функции.)

Опростяване на дизайна

Ако нямате възможност или време да изпълните пълна машина според описаната по-горе схема, тогава в този случай има по-проста опция. За устройството на такава конструкция ще ви трябва:

Съвет! Ако няма бетонна плоча, можете сами да излеете бетонната основа и да изчакате да се втвърди.

Много е лесно да направите това:

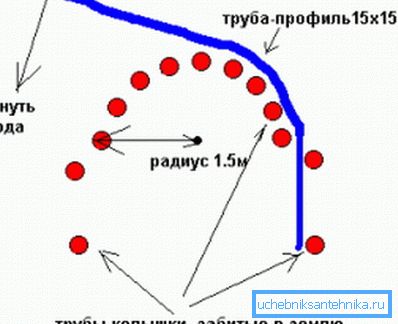

• На първо място, въз основа на изчертаване на радиуса на завоя.
• После, по протежение на линията на огъване, 10 дупки трябва да бъдат направени на същото разстояние един от друг.
• След това в отворите е необходимо да фиксирате метални щифтове (ако основата се излива, щифтовете могат да бъдат бетонирани).
• На двата крайни щифта е необходимо да направите механизъм за заключване на тръбите - той може да бъде до допълнителен щифт, подскачаща кука или нещо друго.

Така че дизайнът е готов. За да огънете профила, е необходимо да фиксирате края му върху крайния щифт и бавно да го огънете около останалите стълбове. Когато частта док с последния щифт, тя трябва да бъде фиксирана и оставена за известно време в тази форма.

Съвет! За да направите тръбата по-лесна за огъване, първо трябва да бъде предварително загрята.

заключение

Изпълнете машина за огъване на профилни тръби, притежаващи известни умения за работа с метал, е съвсем проста. Единственото нещо е, че трябва да харчите пари за подробности, които не можете сами да правите. Ако не се нуждаете от постоянно огъване на тръби, можете да направите по-прост дизайн, който ще отнеме много по-малко време и средства за производство, но това ще изисква много повече усилия за огъване на профила.

От видеото в тази статия можете да получите повече информация по тази тема.
