Фланци за тръби: сортове и елементи

16-08-2017

Понастоящем има няколко начина за свързване на водопроводните тръби, които се различават по техните характеристики и методи на монтаж. Всеки дизайнер в разработването на такива системи обръща специално внимание на този момент, тъй като не само качеството на крайния продукт зависи от този момент, но и цената. В този случай фланцовото свързване на стоманени тръби или PVC материали заслужава отделно описание, тъй като е проектирано за специфична специфичност и високи товари.

Разновидности и спецификация

Първо, трябва да се каже, че такава връзка обикновено се използва за материали с голям диаметър. Ето защо фланецът за тръба с диаметър 25 mm може да се счита за един от най-малките. Това решение обаче не се дължи на липсата на други видове докинг, а на елементарната икономика и на способността на тези продукти да издържат на висок натиск.

Принципът за създаване на такъв тип преход с посочване на всички елементи

Метални системи

Най-често фланцовото свързване на тръбите се използва при работа с метални системи.

Той има вид на два плоски пръстена с дупки, които, когато се комбинират, съвпадат един с друг.

Различни видове метални фланци, които се различават в процеса на тяхното производство

Прикрепете тези пръстени чрез заваряване в края на тръбите, като изкопите точките за скачване вътре и навън, В този случай инструкциите за монтаж силно препоръчват фланецът да се фиксира предварително по отношение на отворите за фиксиране. В противен случай може да имате проблеми с връзката в резултат на неправилно монтирани седалки за закрепване.
Обикновено между тези стави, гумено уплътнение, Тя осигурява гъстотата на кръстовището и избягва изкривявания, дори ако работата се извършва на ръка.

Доста често при производството на такива елементи се използват с резбово закрепване към тръбата, понякога е много по-лесно да се заваряват ставите, отколкото да се нарязва качествена резба на тръба с голям диаметър

Отделно внимание заслужава метални системи, които не приемат използването на заваряване, За тях, специално проектирани структури, които могат да бъдат фиксирани с допълнителни крепежни елементи. Ясен представител на такива продукти е навиващ се фланец за чугунени тръби.

Съвет! Професионалните майстори напоследък използват само кримпващи елементи. Това предотвратява използването на заваряване, което значително намалява цената на всяка работа.

Продуктът от тип кримпване, който често се използва при работа с чугунени материали

PVC или PE системи

С популярността на пластмасовите тръбопроводи съществува необходимост от докинг с други системи, което означава, че се нуждаете от специален нагънат фланец за полиетиленови тръби, които ще се носят дори и за метал. Тези продукти веднага решават проблема, свързан с създаването на почти всеки дизайн и дори просто елементарна замяна на част от багажника от метал до алтернатива.

Такива системи за пластмасови тръби често се наричат адаптери, тъй като те трябва да осигурят преход от един диаметър към друг или от PE тръби към метал

Струва си да се отбележи, че обикновено сглобяемата ръкава е снабдена с фланец за PE тръби, тъй като се състои от две части и не е необходимо да избирате други продукти за нея. Въпреки това, докато професионалните майстори препоръчват незабавно да обърне внимание на диаметъра, защото може да бъде различен. Това се дължи на факта, че целта му може да бъде свързването на тръби от различни материали или трябва да осигури преход от един диаметър към друг.

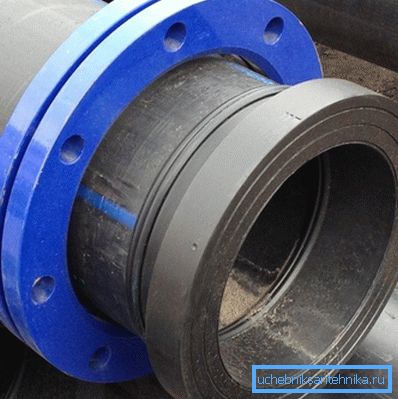

Някои видове пластмасови тръби се произвеждат с фланци, монтирани върху тях, а крайният им край има определена форма

Също така трябва да се каже за фиксиращия фланец за PE тръби. Той ви позволява да държите структурата на едно място и да я закрепите, като намалите натоварването в областта на съединението. Тези продукти се използват най-често с комбинирана инсталация.

В ежедневието, когато се използват пластмасови тръби, тези видове връзки не се използват, защото е много по-лесно и по-икономично да се използва запояване

Важно е да се отбележи, че понякога фланците за полиетиленови тръби са единственият тип свързващи елементи за пластмасови системи. Факт е, че професионалните майстори отдавна са изоставили свързващите приспособления, които приличат на обикновени фитинги за канализацията, а само големи. Това се дължи на факта, че при инсталирането им е необходимо да издържате възможно най-много на нивото на тръбната конфигурация, в противен случай може да настъпи изтичане.

Съвет! Експертите препоръчват използването на свързващи елементи от същия производител, които произвеждат останалата част от системата. Това ще избегне проблеми, свързани със стандартизацията и несъвместимостта.

Свързването на канализационната тръба с продукти от този тип се счита за задължително за изграждането на магистрали

Препоръки на специалисти

При закупуване на фланцова връзка от полиетиленови тръби е необходимо да се обърне внимание на запечатващата дъвка. Те не трябва да се повредят, а размерът им трябва да съответства на седалките на продукта.

Използването на такива елементи значително опростява инсталирането, подмяната или превантивната поддръжка на различни устройства, които са включени в системата и имат експлоатационен живот по-нисък от този на тръбите

Обикновено фланцовият адаптер за PE тръби се продава за определен тип продукт или когато се използва материал от един източник. Ако обаче не можете да намерите правилната конфигурация, трябва да обърнете внимание на продуктите, които производителите на трети страни не са свързани със самите тръби. В същото време трябва да тествате продукта точно на място, за да сте сигурни, че той е на линия.
Важно е да запомните, че цената на тези видове докинг материали може да бъде доста висока, но това е напълно компенсирано от лекотата на инсталиране и изхвърляне на скъпо оборудване. (Виж също и статията за заваряване на бута: Функции.)

Подобни съединения също се наричат фланецки връзки и се използват активно за създаването на съвременни водопроводни и канализационни системи

заключение

След като прочетете видеоклипа в тази статия, можете да научите повече за този вид връзка. Същевременно, въз основа на текста, даден по-горе, си струва да се заключи, че тези продукти се считат за една от най-практичните и надеждни.
