Държач за тръби: неприлична, но много необходима част от

Надеждността и продължителността на работа на тръбопроводите зависи не само от качеството и плътността на фугите, но и от силата на фиксиране на отделните части на стената или пода. Освен това използването на вида скоби изисква избягване на разрушаването, вибрациите и изкривяването на завършената система.

Инструкциите, дадени в този материал, ще Ви позволят да изберете и закупите най-подходящите крепежни елементи за вода или канализация, проектирани от вашите ръце.

Дизайн характеристики на крепежни елементи

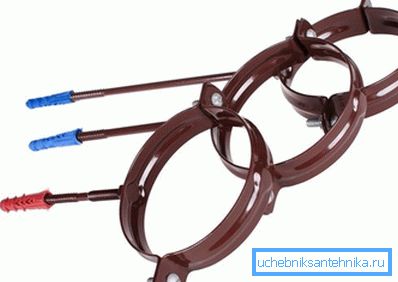

Скоби

Тези видове продукти се използват за фиксиране на стените, подовите или таваните на канализационната система. Освен това, същият дизайн има дръжка за дренажна тръба.

Скобата ви позволява да фиксирате сигурно отделните части, като същевременно предотвратите конструкцията от напрежение и линейна деформация.

Крепежът се състои от три основни елемента:

• Плитки с кръгла или полукръгла форма;
• фиксатор, който позволява фиксирането на тръбата;
• скрепителни елементи, с които частта е фиксирана в стената.

Обърнете внимание! Има монтажни скоби с по-сложна форма. Например, държачът за тръби k939 е метална плоча с комплексна форма, оборудвана с два полукръгли държача. Тази форма на частта е необходима, за да се инсталира върху колони или стени с комплексна конфигурация.

Материалът за замазката обикновено е пластмаса или метал:

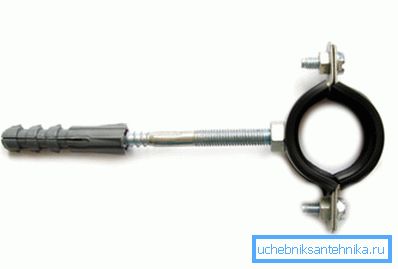

1. Метална замазка - е отделящ се елемент, състоящ се от горната и долната част, които са болтови, Има и декоративен хромиран държач за тръби 25 мм, който служи за фиксиране на водопроводните тръби над декоративното покритие на стените. Металните скоби често са оборудвани с гумени уплътнения, които погасяват вибрациите на тръбите по време на работа, което намалява нивото на шума, който се получава от тях. Болтовете се използват за свързване на двата разглобяеми скоби. Декоративният държач за тръбите 20 мм и 25 мм е снабден със специална глава, която не нарушава привлекателността на тези елементи.

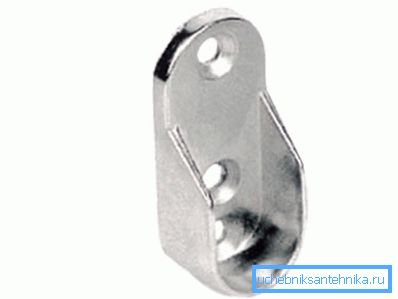

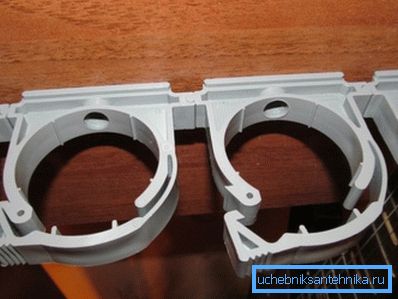

1. Пластичната замазка на държача може да бъде или демонтируема (фиксирана с ключалки), или едно парче (във формата на буквата U), Във втория случай тръбата се вкарва просто в хардуера, докато спре. Такава система прави възможно производството на скоби за части от сложна форма. Например, държач за пръстен за овална тръба може да бъде изработен изцяло от пластмаса.

Закрепващият елемент е разположен в долната част на частта.

Има и няколко разновидности:

• Т-образна форма - закрепването се извършва с помощта на дюбели или винтови части (самонарезни винтове или котви);
• L-образна форма - закрепващият елемент се огъва под ъгъл от 90 градуса.

Разновидности крепежей

Разграничават се следните видове крепежни елементи:

Независимо от вида на скобата, скрепителните елементи са разделени на два основни типа:

1. Tough. За това се използват крепежни или крепежни крепежни елементи. Те са монтирани в гнездото на канализационната тръба, съединителя или друга форма. Основната задача е да се осигури сила и надеждност на мястото на свързване.
2. Плаващ. Тук е необходимо да се инсталират водещи и поддържащи разновидности на държачите. Диаметърът на замазката трябва да е по-голям от размерите на тръбопровода. В такъв случай частите на канализационната мрежа могат да бъдат изместени в надлъжна посока, което избягва температурното огъване на дренажната система.

Съвет! За да избегнете деформации, трябва също така да инсталирате правилно канализационната система. По-специално, чрез поставяне на гладкия край на една тръба в гнездото на другата, трябва да бъде осигурена подходяща празнина от 1 см дължина.

Специални особености при закрепването на тръбите

Независимо инсталирането на канализационната система, трябва да се придържате към определени правила.

В противен случай могат да се случат злополуки, чиято цена за коригиране значително ще надвиши цената на скрепителните елементи.

1. Полагането на системата за отвеждане на битови отпадъчни води в отопляемо помещение трябва да се извършва чрез фиксирани крепежни елементи, монтирани върху шарнирите и фитингите. В този случай човек не може да се страхува от линейни пластични деформации.

1. За фиксиране на дренажни тръби за събиране и транспортиране на горещи канали (температура на водата над 80 градуса по Целзий) са необходими плаващи закрепвания, които позволяват компенсиране на линейното разширение на тръбопровода. В този случай схемата на подвижното монтиране ще предпази частите от повреда и счупване.

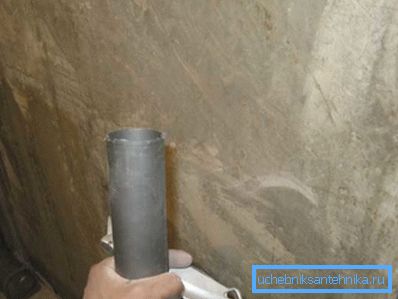

2. Преди полагане на тръбопроводи на всички повърхности се препоръчва да се постави аксиална линия, която да служи като еталонна точка на етапа на монтаж. Това ви позволява предварително да се уверите, че се наблюдава правилен градиент, да се изчисли необходимата дължина на частите, броят на фитингите и скобите за закрепване. След това направляващите елементи се закрепват към стената, а опорните и навиващи се елементи се монтират заедно с тръбите.

1. По време на монтажа частиците от канализацията се вкарват свободно в крепежните елементи, така че да могат да се движат в надлъжна посока. Окончателното втвърдяване може да се извърши само след завършване на процеса на сглобяване на цялата система.
2. Разстоянието между отделните крепежни елементи се изчислява въз основа на броя на формованите части. Ако има дълъг участък от тръба, който не е снабден с колена, куплунги, ревизии и т.н., тогава стъпалото между съседните крепежни елементи не трябва да е повече от 2 метра.

Совет! Наиболее надежный способ закрепления трубопроводов – замуровывание их в бетонную или каменную стену. Скоби – лишь компромиссное и более дешевое решение.

заключение

Внимателното фиксиране на частите на тръбопровода на стената гарантира не само надеждността, но и комфорта при експлоатацията на канализационната мрежа. Дългите хлабави сегменти вибрират силно и създават неприятни звуци.

Повече подробности относно процеса на инсталиране на канализационната мрежа можете да намерите в клипа в тази статия.
